1．门机主回路

　　网路AC220V915、N→门机变频器输入端L、N→门机变频器输出端X、Y、Z→门机MOTOR。

　　2．开门、关门信号

　　开门信号由微机控制系统LME64的Al端→门机变频器开门运行信号输入端K4的l端OPEN。

　　关门信号由微机控制系统LME64的A2端→门机变频器关门运行信号输入端K4的3端CLOSE。

　　3．减速及到位信号

　　关门过程开始速度较快，到了减速接近开关KEB-C位置时，关门速度减慢，关门到位时接近开关CLOSED动作，输入微机控制系统LME64的E2端，微机发出关门停止信号。

　　开门过程开始速度也较快，到了减速接近开关KEB-O位置时，开门速度减慢，开门到位时接近开关OPENED动作，输入微机控制系统LME64的El端，微机发出开门停止信号。

　　4．门安全触板及光幕信号

　　关门过程中．如遇到障碍物乘客或物体时，安全触板开关或光幕开关动作，使信号输入微机控制系统LME64的E端，微机控制关门停止并再开门，确认无障碍物时再关门。

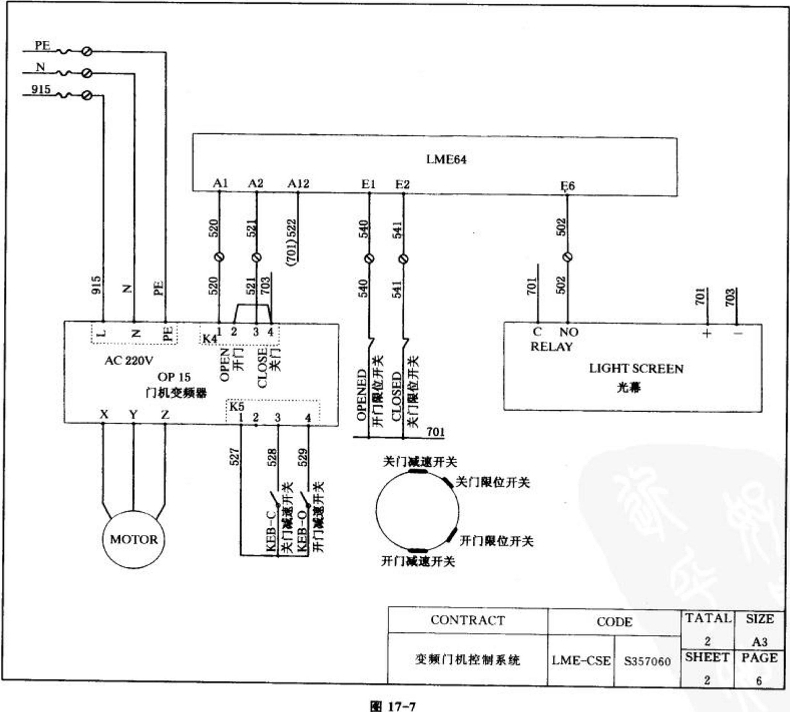

　　如下图所示：
