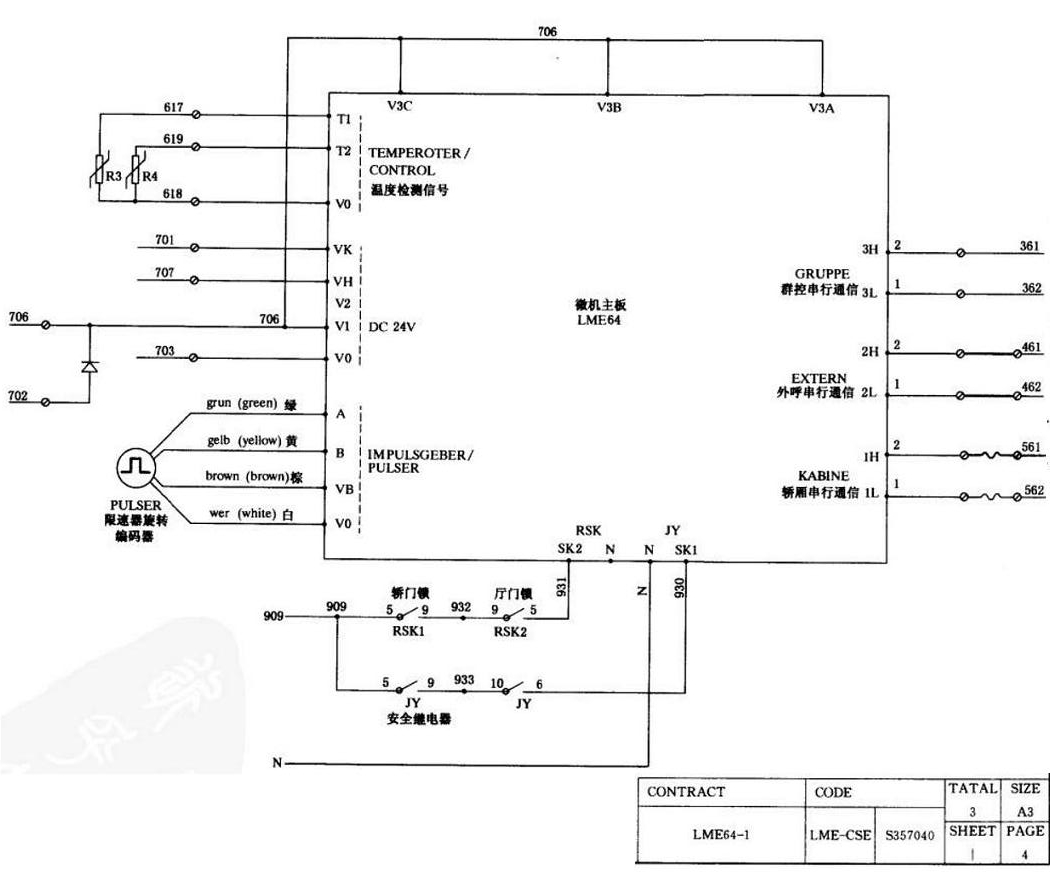

电源DC24V由Vl端输入，停电紧急电源DC24V由VH端输入，电动机温度检测信号热敏电阻R3、R4由Tl、T2端输入。限速器旋转编码器信号由VB端子输入，检测到轿厢运行速度超速时，控制安全钳开关及安全钳动作，使电梯停止。

　　轿厅门镁继电器常开触点信号RSK1、RSK2由端子SK2输入，安全继电器常开点JY由端子SK1输入。

　　轿厢信号通过串行通信1L、1H输入；大厅外呼信号通过串行通信口 2L、2H口输入；多台电梯群控信号通过串行通信口3L、3H输入。

　　如下图所示：
