(1) AC220VL1、N→空气开关Kl→整流器NEG101→DC24V，供给继电器回路。

　　(2) AC220VL2、N→空气开关K2→熔断器Fl／3A→整流器→NEGJ02→熔断器F2/3A→DC110 V711、712，供给控制电路及安全电路。

　　(3) AC220VL2、N→空气开关K2→门机装置OP15。

　　(4)DC110V接点823→安全继电器常开点JY→运行继电器常开点TRA→主接触器线包SH→DC110V负端712。

　　(5) DC24V701→楼层校正开关FHC→门区1继电器线圈RDZ1→DC24V负端703；

　　DC24 V701→楼层校正开关FHCl→门区2继电器线圈RD22→DC24V负端703;

　　DC24V702→开关RSL→变频器预开门接点D03→运行继电器TRA→门跨接继电器线圈RSL→DC24V负端703。

　　(6) AC220VLL1→空气开关K4→警铃HELL→警铃按钮KBELL→N；

　　AC220VLL1→空气开关K4→称重装置LME-HW→N；

　　AC220VLL1→空气开关K4→安全照明开关KCU→安全照明变压器NEG103→输出AC36V→安全照明灯LCUT→N;AC220VLL1→空气开关K4→锁梯继电器常闭点STl→风扇开关KAN→轿厢风扇FAN→N；

　　AC220VLL1→空气开关K4→锁梯继电器常闭点ST1→轿厢照明灯LCA→N。

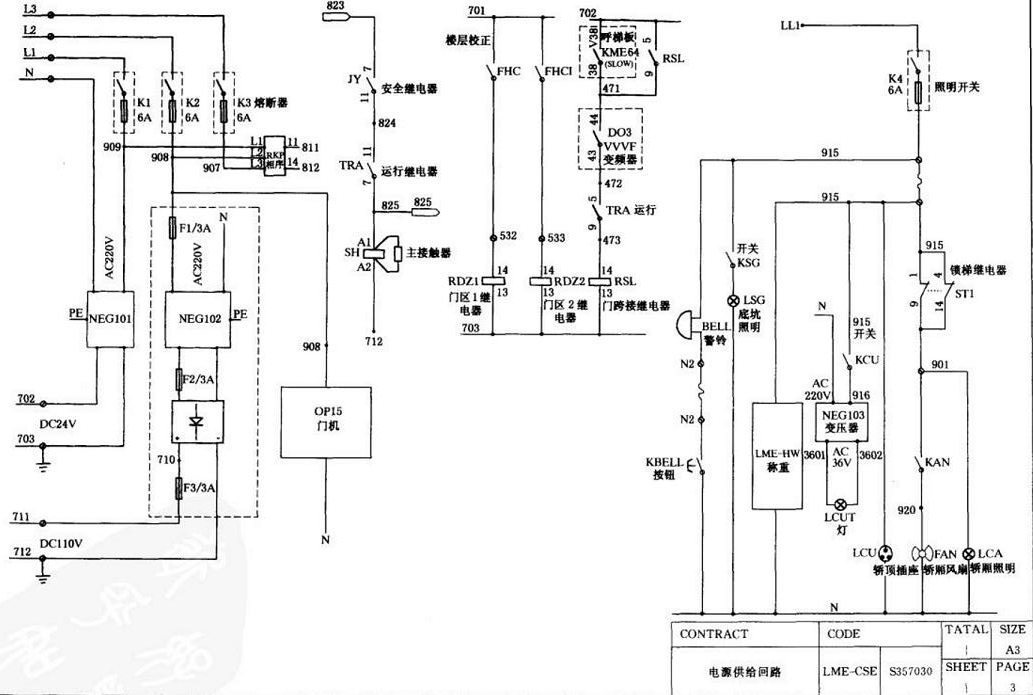

　　如下图所示：
