模拟电路基板导线的设计

来源：本站整理作者：佚名 2011-09-12 06:14:45

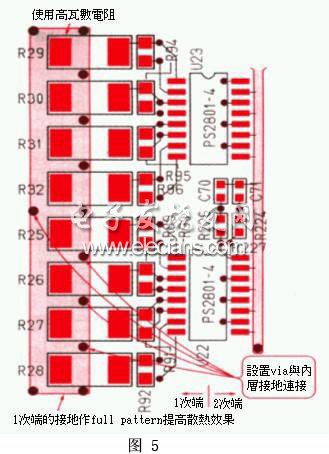

I/O点数很多而且使用复数个光学耦合器的场合，必需将散热问题一并列入考虑。图5是根据以上需求，兼具散热效果的pattern设计范例，由图可知1次端与2次端的接地共通时，利用fullpattern连接可以提高散热效果;内层有接地时可以在fullpattern设置数个via与内层接地连接。如上所述根据1次端与2次端的电流值与散热要求，最后才能决定电阻的定额与pattern宽度

　　图5兼具散热效果的pattern设计

　　3、100V以上商用电源线的图案

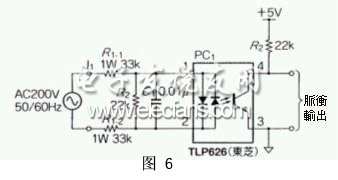

　　图6是已经绝缘可输出脉冲的商用交流zerocrosspoint电路。TLP626LED两者未点灯时，光学耦合器的光学晶体管(phototransistor)成为OFF，输出正极性的脉冲。

　　图6商用交流zerocrosspoint检测电路

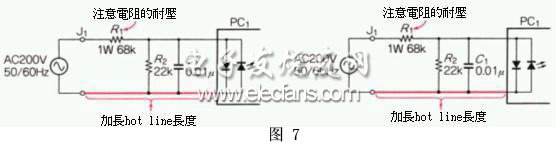

　　由于商用交流的输入线相当危险，因此设计电路基板图案时必需充分考虑绝缘与安全性。图7所示虽然R1单独一个电阻电气上动作完全相同，不过与商用交流的输入直接连接的图案变长，或是流入电阻的电压变高时，电阻的耐电压特性会出现问题，因此建议读者最好分成数个电阻。图8的输入电压变高时，R1电力损失会以电压的二次方增加，此时必需改佣可以封装更大阻抗的电路基板图案。
