3 硬件电路设计

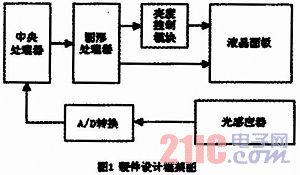

    亮度感应自动控制的基体方块由光感应器、A／D转换、CPU、图形处理器、亮度控制模块、液晶面板等组成。根据周围环境的亮度状况，光感应器输出一定值的直流电平，该直流电平信号通过A／D转换成数字信号，并送到CPU。一方面由CPU根据程序的设定，输出特定周期和占空比的PWM方波信号，经过滤波和整形之后，变为一定的直流电平，作为亮度控制模块的亮度控制信号，再由亮度控制模块改变液晶面板灯管的电流，从而改变液晶面板的亮度大小；另一方面CPU根据程序的设定，调整图形处理器的亮度寄存器值，从而改变输出到液晶面板的数据亮度的大小。从图像处理器输出自适应亮度数据信号和自适应的亮度控制信号到亮度控制模块，从而最终实现对液晶电视的感应自动控制。如图1所示。

4 系统软件设计
4．1 亮度感应自动控制软件架构
    亮度感应自动控制的软件架构主要包含亮度数据采集、实时监测技术、自动校正算法和模拟迟滞比较算法。亮度数据采集是通过光感应器感应周围环境的亮度，将亮度信号转换为模拟电信号，再由ADC转变为数字信号，此数字信号再送到液晶电视的CPU进行处理。通过亮度数据采集到的数字信号，送到CPU进行自动校正算法处理；然后再进行模拟迟滞比较算法得到稳定的PWM信号；由控制背光亮度模块控制液晶面板的背光。如图2所示。
