摘要：针对某些特殊的测试试验要求测试系统高性能、微体积、低功耗，在存储测试理论基础上，进行了动态存储测试系统的FPGA设计。介绍了该系统的组成，对控制模块进行了详细设计。针对测试环境的多样性设计了采样策略，能对频率多变的信号进行实时记录。通过实验验证了设计的正确性，证实了所设计的采样策略对多种变化规律的信号采集具有通用性，扩展了系统的应用范围。
关键词：FPGA；存储测试；采样策略；变频采样

    引言
    动态测试技术是以捕捉和处理各种动态信息为目的的一门综合技术，它在当代科学技术中地位十分重要，在航天航空、仪器仪表、交通运输、军事、医疗等研究中均应用广泛。常用的测试方法有遥测与存储测试，与无线电遥测仪相比，存储测试仪结构更为简单、无需发送天线、体积小、功耗低。存储测试技术是对被测对象没有影响或影响在允许范围的条件下，在被测体内放置微型数据采集存储测试仪，现场实
时完成信号的快速采集和存储，事后回收，由计算机处理和再现测试信息同时保证测试仪器完好的一种动态测试技术。由于存储测试对测试结果影响较小，测试数据准确可靠，已经渐渐成为测试动态参数的重要手段。

    1 系统整体设计

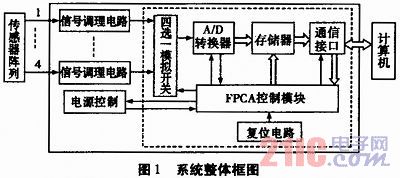

    测试信号通过传感器输入测试电路中进行处理并存储，随后通过接口电路输入到计算机中。测试参数限于一定范围，测试通道数为4通道，最大采样频率为1 MHz，最大存储容量为512 kW。本设计选用ALTEra公司推出的CycloneⅡ系列的EP2C5T144I8芯片。该芯片具有4608个逻辑单元，26块M4K RAM块，13个嵌入式乘法器，2个锁相环，用户I／O引脚数目有89，可以满足设计要求，并且有一定余量，方便以后功能的扩展。AD转换器选用AD公司推出的AD7492，而存储器选用NanoAmp公司推出的N08L163WC2A，容量为512 k×16 bit。系统的整体框图如图1。

    FPGA控制模块实现对整个系统的逻辑控制，主要包括：AD控制、存储器的读写、时钟产生、负延迟计数及触发模块等。其中时钟模块为系统各芯片提供工作时钟，并产生适合不同环境的采样时钟信号。负延迟模块是为确保记录信号的完整性，不致于把触发信号以前的数据丢失。本设计负延迟为8 kW，负延迟计数器记满(512-8)kW后停止计数，采样结束。触发模块主要是对系统由一个环境进入另一个环境的方式进行控制。触发方式包括外触发、计数触发、比较触发。计数触发是对采样点数进行计数，采样点数等于预设的计数点数时，就会产生触发信号。比较触发是采样值与预设值作比较，当采样值大于或小于预设值时就会产生触发信号。

2 采样策略的研究
2．1 变频采样的状态设计
    在一些测试中，例如弹丸在全弹道运动过程中的加速度变化、石油开采过程中射孔时的压力变化，被测信号的频率变化很大，因此仅由信号的最高上限截止频率确定采样频率是不合理的，信号的采样频率应该是可变的。因此，需要对被测信号进行采样规律设计，即设计一定的采样策略，综合考虑模糊误差、测量时间、存储容量等因素，从而达到最优的测试效果。张文栋教授结合存储测试理论与应用对动态测试的信号存储过程提出了四种采样策略，包括均匀采样策略、自动分段均匀采样策略、编程分段自适应均匀采样策略以及自适应采样策略，这四种采样策略均适合瞬态速变信号的存储记录。
