基准电压源设计及选用介绍
来源:本站整理  作者:佚名  2011-09-14 12:58:05



使用LM399时应注意的是,因其温度系数是有保证的.决定基准电压精度的主要矛盾转移到动态电阻上。在要求基准精度极高时.为基准芯片供电的工作电流必须恒定。如果如图3所示,基准芯片工作电流是由电源通过电阻提供,则要求供电电源必须恒定。笔者在研制高精度控温设备时发现,仅由普通三端稳压器如LM7809等次稳压供电的电源.在市电波动较大时其稳定度是不够的。相关实验数据如附表所示:

   市电200V220V240V

  整流滤波直流电压11.2V 12.7V 14.05V

  7809输出电压9.0229V 9.070V 9.109V

  LM399输出电压6.86361V6.86315V 6.86283V

  由附表测试数据可见,市电±10%波动时、因7809输出电压仍有约86mV的变化,致使LM399基准芯片的工作电流亦产生微小变化。由于LM339的动态电阻并不为零,市电±10%的波动已造成基准电压约78 uV的变化。在高精度控制系统中.基准电压几个uV的变化就可能使系统精度超差。因此,在要求高稳定度的应用场合,最好对LM399的供电电源进行二次稳压,电路如图4所示。

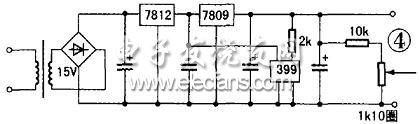

LM399的电源二次稳压

上一页  [1] [2]
