电路的功能

这种PWM式的D-A转换器，数据范围为0~255（8位二进制），因此能以10MV为一步，产生0~2.55V的电压另外通过改变电阻R2可使满量程电压在10V以内随意设定。电压变化取决于脉冲占空比，因此，只要基准电压稳定，便可产生稳定的输出电压。

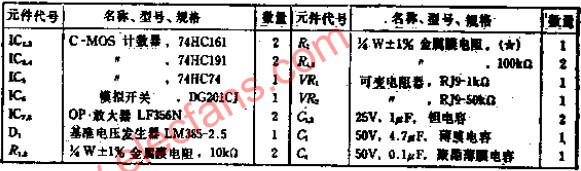

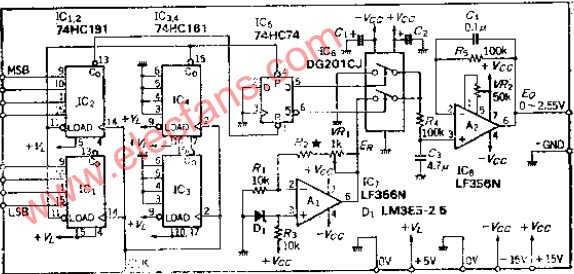

电路工作原理

IC3和IC4是4位地进制计数器，时钟信号每输入256个脉冲，就输入进位指令，预置R-S双稳态多谐振器IC。IC1和IC2是递减计数器，用IC4的进位指令使电压数据加载、分频，用IC2的进位指令使双稳态多谐振荡器复位。置位、复位的时间与数据成正比，以10MV为一步时，R2-0欧（短路）。
