当前，功率电路的模块化和系统集成技术已成为电力电子技术领域最重要的研究方向之一[1]。智能功率模块IPM(Intelligent Power Module)即是系统集成模块思想的体现之一[2]。IPM模块是指专用于驱动和控制各种工业与民用、单相与三相电机的新型智能功率模块，又称为电机“逆变电源”。IPM将输出功率元件和驱动电路、多种保护电路集成在同一模块内，提高了系统整体性能及可靠性、降低了通态和开关损耗、缩小了体积并减少了系统成本。与传统的分立元件相比，IPM模块具有结构紧凑、体积小、功能完整和易于大批量生产的特点。由于马达是现代各种自动控制系统的动力源，可以应用于变频空调、变频洗衣机、变频冰箱等家用电器和变频器、工业电机等的变频调速中。因此，IPM模块的市场非常广泛。

　  本文在此背景下设计了一种基于IR2136[3]的IPM电路，并用PSpICe软件对所设计电路进行了仿真验证。

    1 IPM电路的组成及主电路设计

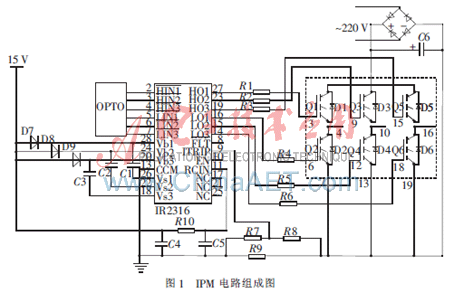

　  IPM电路组成如图1所示，主要由功率电路(整流电路和逆变电路)和驱动电路组成。
