Multisim10在负反馈放大电路实验中的应用
来源:本站整理  作者:佚名  2011-09-15 05:27:21





    在分析反馈放大器对放大器性能的影响时,需要测量基本放大电路的动态参数,大多数仿真分析只是简单地断开反馈支路,但是要实现无反馈而得到基本放大电路的方法是要去掉反馈作用,还要考虑反馈网络的影响(负载效应),这里采用的方法是:
    (1)对于输入回路,由于是电压负反馈,因此将负反馈放大器的输出端交流短路,令Uo=0,此时RF相当于并联在R10上。
    (2)对于输出回路,由于输入端是串联负反馈,因此将反馈放大器的输入端(T1管的发射极)开路,此时相当于RF+R10(RF1+R4)并接在输出端。

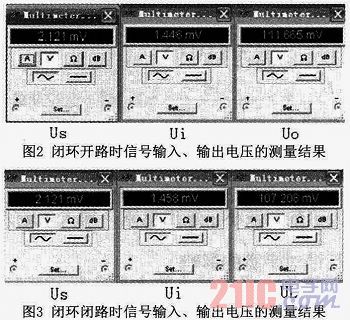

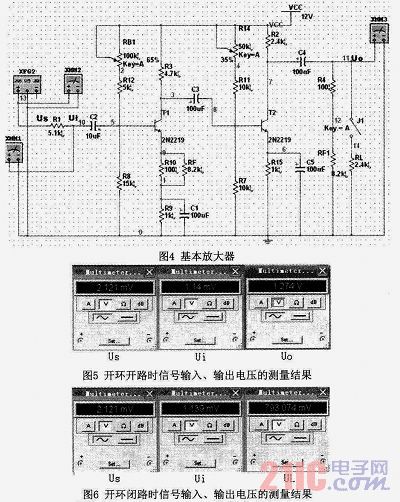

    根据以上分析,得到如图4所示的基本放大器,并依次测量出Us、Ui、Uo的大小,如图5、图6所示。

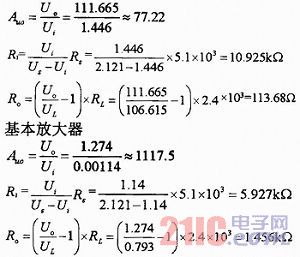

1.2 计算放大倍数和输入输出电阻
    负反馈放大器
    根据仿真测量和计算可知,电压串联负反馈降低了电路的放大倍数,减小了输出电阻,增大了输入电阻。
