Multisim10在负反馈放大电路实验中的应用
来源:本站整理  作者:佚名  2011-09-15 05:27:21





2 负反馈对带宽的影响

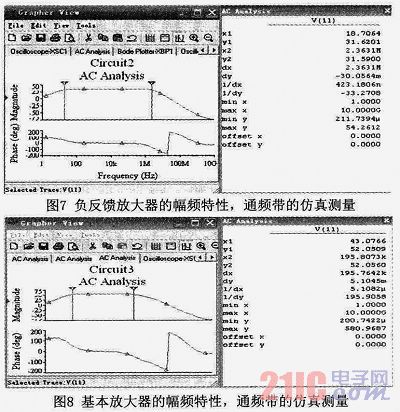

    对负反馈放大器和基本放大器负载开路时的通频带进行分析。单Simulate/Analysis/AC analysis(交流分析)按钮,选择待分析的输出电路节点V可得到如图7、图8所示的幅频特性曲线。



    由仿真结果可得负反馈放大器BW=2.36MHz,基本放大器BW=195.76kHz,负反馈电路对通频带进行了拓宽。

3 结束语
    运用multisim10对负反馈放大器实验进行仿真分析得到的结果与理论分析一致,与传统实验相比较具有以下优点:
    (1)传统的负反馈放大器实验是在已经焊接好的电路板上进行操作,负反馈支路由开关控制,在分析基本放大器的性能参数时,只是简单地切断反馈支路的开关,而没有考虑到负载效应,但通过multisim10可以清楚绘制出带负载效应的基本放大器,有助于学生对原理的理解和正确的分析。
    (2)运用Multisim10可以方便地搭建电路,改进电路,并可以通过改变元器件的参数对电路性能指标进行仿真,观察不同原件参数对实验结果的影响,并且减少在实验过程中对元件的损耗,学生通过对仿真过程的观察,加强对理论知识的理解和掌握。

上一页  [1] [2] [3]
