大众迈特威(Multivan )故障灯报警检修
来源:汽车维修技师  作者:佚名  2017-05-22 06:54:14

    一辆行驶里程超25万km的 2009年大众迈特威(Multivan )。该车早晨启动,仪表内故障灯报警,行驶中发动机动力正常。
    故障诊断:接车后技师使用诊断仪连接车辆,检查发动机电控系统存储故障信息:
    ·P0491:二次空气系统,汽缸列1,流量过低,静态
    ·P0492:二次空气系统,汽缸列2,功能失效,静态
    随后根据故障提示进行了分析,大致判断为:
    ·二次空气泵故障
    ·二次空气泵供电故障
    ·接地和控制线路故障
    ·二次空气系统通道堵塞等
    ·二次空气进气阀电气及相关真空管路
随后进行逐一排查,本着先简后繁的原则,检查二次空气泵及控制线路。在诊断仪中选择二次空气泵继电钧299作动器测试计划,根据诊断仪提示步骤:

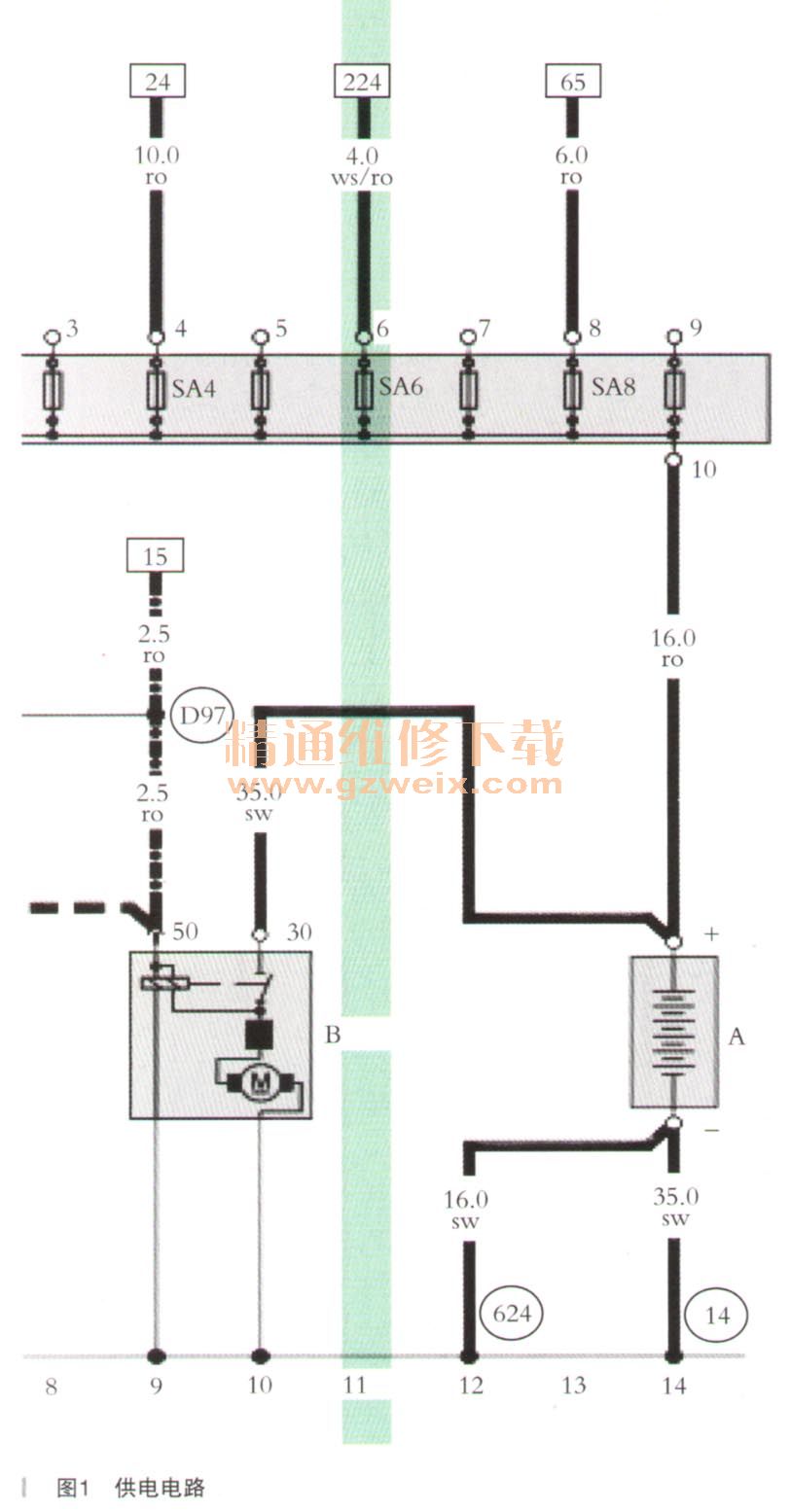

    二次空气泵未正常启动运转,举升车辆检查二次空气泵供电和接地,结果为泵插头上无12V工作电压,电路如图1、图2所示。



    查阅维修手册,拆卸蓄电池及底座(如图3所示)。检查二次空气泵继电器及保险丝,发现保险丝熔断,继电器针脚烧蚀,导致二次空气泵不运转。

    故障排除:更换二次空气泵及继电器保险丝,维修针脚线束。冷车启动,二次空气泵运转正常,试车故障灯不再报警,故障排除。
    故障总结:本案例是因二次空气泵损坏从而导致继电器过载损坏。在维修工作中要学会运用各种诊断工具,结合维修手册电路图等有效手段,综合分析,才能提高效率,减少故障返修率。
    相关资料:2016年大众原厂维修信息系统ELSA 5.3
