本设计用ADC0804进行A／D转换，ADC0804芯片用CMOS集成工艺制成，分辨率8位，转换时间100μs，输入电压范围为0～5 V，增加某些外部电路后，输入模拟电压可为5 V。该芯片内有输出数据锁存器，当与计算机连接时，转换电路的输出可以直接连接在CPU数据总线上，无须附加逻辑接口电路。

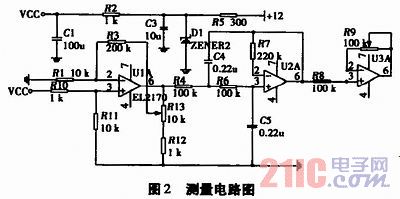

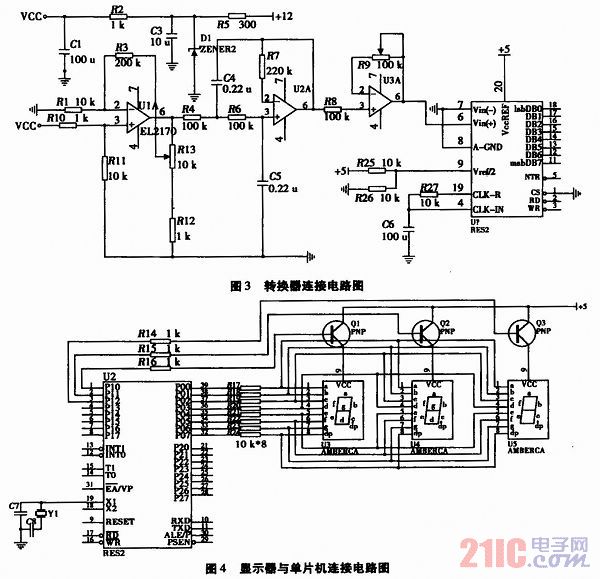

本设计所选用显示器显示方式为动态显示，具体与单片机的连接电路图如图4所示。
3．2 通信电路的设计
由于单片机接收到信号并经过处理后还需要与上位机进行通信，所以必须设计一个通信电路使温度计能与计算机相接。因RS-485接口具有良好的抗噪声干扰性，长的传输距离和多站能力等上述优点就使其成为首选的串行接口。
温度采集装置采用收、发、地三线的方式通信，工作方式采用主从方式。PC机为主机。红外温度计为从机。下位机采用中断方式接收和发送数据帧，下位机通过与COM1口连接与PC机进行通信。
MAX485芯片的结构和引脚都非常简单，内部含有一个驱动器和接收器。RO和DI端分别为接收器的输出和驱动器的输入端，与单片机连接时只需分别与单片机的RXD和TXD相连即可；
和DE端分别为接收和发送的使能端，当为逻辑0时，器件处于接收状态；当DE为逻辑1时，器件处于发送状态，因为MAX485工作在半双工状态，所以只需用单片机的一个管脚控制这两个引脚即可。综合上述这些特点所以选用MAX485芯片。
