1．系统初始化初始化

　　过程中关闭所有指示灯，继电器处于断开状态，马达停转，设置中断优先级别和定时器工作模式，初始化流程图如图3所示。

图3

　　2．冲洗函数

　　冲洗函数供其它程序调用，每冲洗一次定时器重新开始计时，冲洗时间30s通过调用延时函数实现，冲洗完后，检测水箱水位是否已满，如果未满则仍然保持进水阀打开状态，其流程图如图4所示。

图4

　　3．定时冲洗和按键冲洗

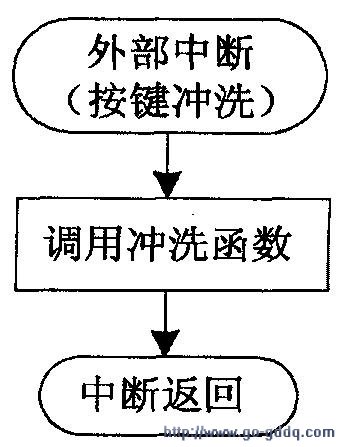

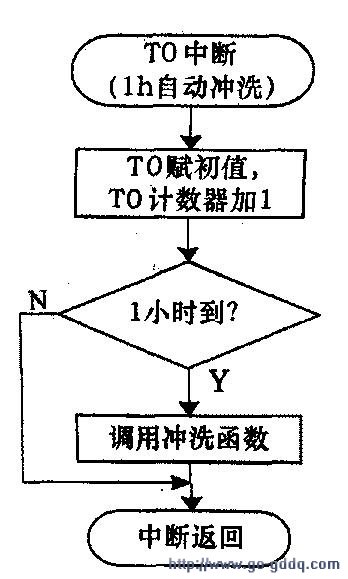

      通过MCU定时实现造．水1小时冲洗一次的功能，流程图如图5所示；由按键触发外部中断实现随时强制冲洗功能，流程图如图6所示。

图5

图6

　　4．压力、水位监测

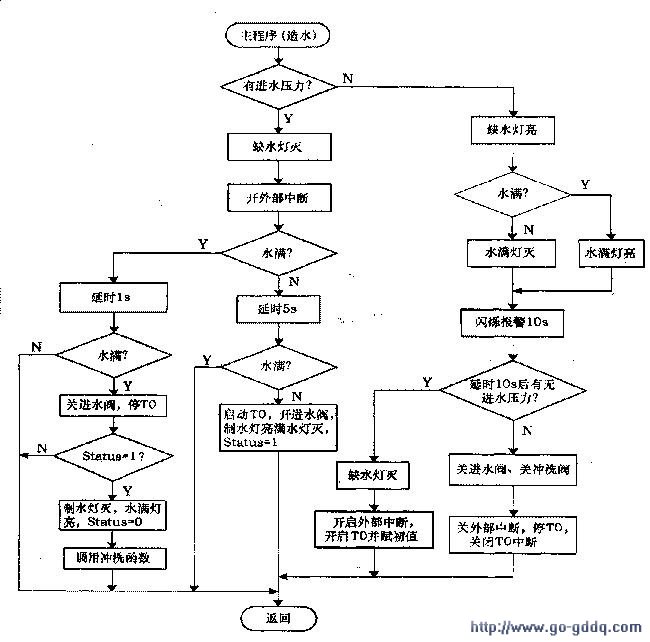

　　压力和水位监测程序作为程序主体部分循环执行，造水过程中，若因水管欠压停机，此时将暂停计时器，在重新开启进水阀开始造水后，再接续计时，同时引入外部变量(Status)判断当前的水箱水满状态是否由上次造水状态得到，若是，则冲洗水箱一次，也就是实现造水满后冲洗一次的功能，流程图如图7所示。

图7
