LED小夜灯电路

　　LED小夜灯的电路如图1所示。这是一种交流市电经电容器C1降压后直接给LED供电的电路，R1为限流电阻，防止浪涌电流过大而损坏发光二极管。LED1～LED4为超高亮度白光LED。在接通220V市电并闭合开关K时，经电容C1降压后，在正半周时，LEDl、LED3导通  (发光)，LED2、LED4截止；在负半周时，LED2、LED4．导通(发光)，  LEDl、LED3截止，如图2所示。由于市电为50Hz，并且白光LED中的荧光粉在激发发光后有一些迟后作用，人眼看起来，4个LED都被点亮发光，并无闪亮感。

图1

图2

　　在LED上的压降约为3．5V左右，在R1的压降也很小，所以流过LED的电流Iled≈70 C1。当C1=0．47μF  时，  Iled≈33mA，  则LEDl～LED4的电流约为1／2Iled，约为16．5mA。

　　在图1中，开关K、电容器C1及电阻R1是原有荧光小夜灯中的，仅LED1～LED4白光LED是需要购买的(超高亮度φ5白光LED在市场零售价约O．35～O．5元／个)。

　　LED小夜灯结构

　　LED小夜灯由两个塑料上下半壳、半透明塑料灯罩乒乓开关、两个插头片、印制板及LED组件板组成。除LED组件板要自制外，其余的都是原荧光小夜灯上的，则改造工作量很小。

　　LED组件板制作

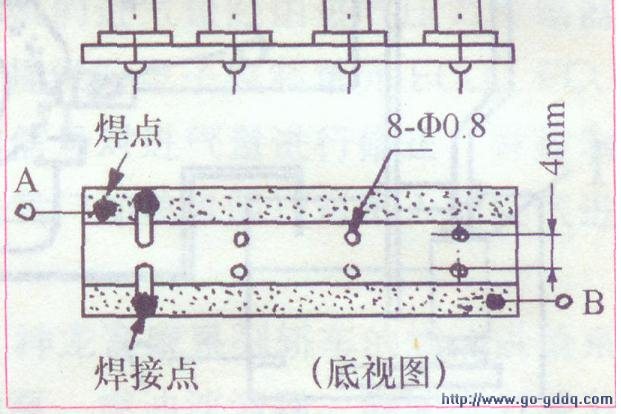

　　LED组件由4个白光LED及一块长方形单面敷铜板或旧印制板(去掉铜走线)组成。单面敷铜板长度与透明塑料灯罩相同，宽度比透明塑料灯罩略小即可。板上均匀钻8个φ0．8毫米的通孔，如图4所示。装．入4个LED后(注意正负极方向，长引脚为正极)，将LED插入孔中，将管脚剪短，折弯后用焊锡焊好(图3的下图仅焊上左边的一个LED)。

图3

　　如果采用旧印制板做成的，其工艺更简单，钻完8个φ0．8孔后，将4个LED插入孔中，按图5的方法将LED管脚折弯，并剪去过长的管脚，然后再焊接(图5中仅画出一个焊点)。第一个LED的管脚(图4中注A的)与第4个LED的管脚(图5中注B的)不必剪短，将来可用作引线直接焊在印制板上。

图4

     在插入LED时，要注意的是LEDI、LED3的正极在上时，则LED2、LED4的正极在下，不能搞错。另外，LED的底部应贴在板上，以防止LED的尺寸过高影响透明灯罩的装入。焊完LED后，在底面粘一层透明胶带，防止LED组件与印制板短路。

　　印制板的改装及装配

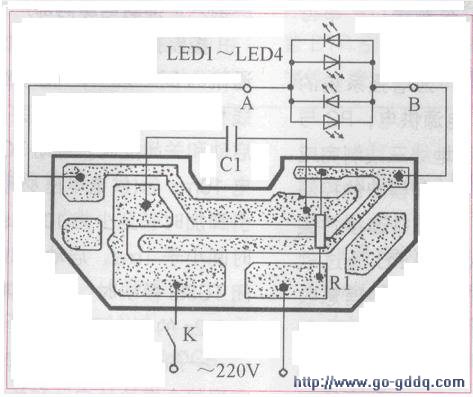

　　在折开荧光小夜灯后，将连接开关及插头片的引线焊开，可取下带荧光灯的印制板，如图5所示。焊下损坏(或发光很暗的)荧光灯管、焊掉3个小电阻，仅留下一个1W3900电阻(尺寸最大的电阻)及一个0.47UF的电容。在印制板上装上LED组件(要注意LED组件与印制板间距离约4mm)。

图5

　　这里要提出的是，不同生产荧光小夜灯的工厂在电路上有差别，印制板的走线也不同，需要根据实际的电路及印制板找出需焊去的电阻，有的荧光小夜灯中无lW3900电阻，则需要另买。另外，有一些廉价的荧光小夜灯，其中电容器0.

　　47μF的耐压仅250V，可靠性差一些，采用耐压400V的聚丙烯电容可靠性好些。

　　在印制板上焊好LED组件后，检查一下焊接质量(有无虚焊)及有无焊错，若无问题即可装入上半壳，按图6焊上连接开关K的连线及插头片的连接线。最后装入灯罩、装上下半壳，装配工作完成。装好的LED小夜灯。将改装的LED小夜灯插入220V市电插座，闭合开关K，LED小夜灯亮。

图6

　　注意事项

　　1、LED的选择若要求发白光时)最好采用超高亮度4)5白光LED(发光强度在20mA时为6000~8OOOmcd)，采用视角60度以上的可照射面积更大些。采用“草帽”白光LED有较大的视角(笔者采用2个“炮弹”型(标准型)及2个草帽型作实验，发现草帽型效果好。

　　如果您喜欢其它颜色(如蓝色、绿色、红色），为满足一定亮度也应购买高亮度的。

　　2、上下两半亮的折开上下两半壳是采用边缘上有凹槽及凸起相互嵌合而连接在一起的(无其它连接件）。折开时要用小螺丝刀或小刀小心地从两半亮的缝中撬开。先撬开一小缝，看何处是凹槽及凸起，将凸起与凹槽分开撬开一边后，再撬开另一边。等两边的凸起与凹槽分开后，再撬灯罩左右半壳，即可取下下半壳。不能撬开一边的凸起与凹槽后，试图从一边折开，这样会搞断下半壳中的定位销。

　　3、检测在折开上下半亮后，最好测试一下开关的工作是否正常，电容是否良好(用万用表的电阻IK挡来测，红黑表笔分别与电容两引线接触，指针有摆动，第一次转角小，换表笔后指针摆动大，说明电容正常）。

　　4、使用由于输入是220V交流电，在把小夜灯插头插入220V插座时必须将上下半壳装好后进行。

　　在装配时，除插头片外，不能有任何金属连接线暴露在两半壳之外。
