基于CAN总线的客车信息集成系统的设计
来源:本站整理  作者:佚名  2011-09-21 06:53:52



    1 引言

    随着电子技术的不断发展,汽车电子技术也迅速的发展了起来,汽车上各种电子控制单元的数目也不断地增加,连接导线显著增多,因而提高控制单元间通信的可靠性和降低导线成本已成为迫切需要解决的问题。在20世纪80年代,以研发和生产汽车电子产品著称的德国bosch 公司针对此问题开发了CAN总线协议,这种多主网络协议,它的基础是无破坏性仲裁机制,使得总线能以最高优先权访问报文而没有任何延时。can作为标准车载网络技术,其在汽车网络化应用的进程中起着桥梁和纽带的作用,将城市客车信息集成采集提高到一个新的层次。

    2 城市客车信息集成控制系统概述

    城市客车信息集成控制系统是建立在汽车网络控制技术的基础上,从控制对象分,可以将城市客车信息集成控制系统分成动力传动电子系统、安全与底盘电子系统和车身电子系统。控制系统框图用图1表示。

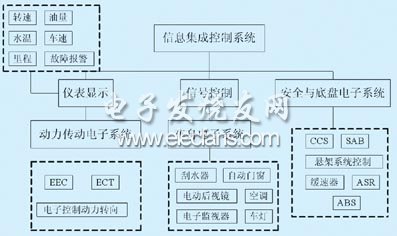

图1 城市客车信息集成控制框图

    动力传动电子系统由eec(engine eleCTRonIC control发动机电子控制)、ect(electronic control transmission电子控制变速器)、电子控制动力转向等组成;仪表显示的信息来源于动力传动电子系统,将驾驶信息集中显示于仪表盘,显示驾驶过程中与客车行驶有关的信息量,如车速、转速、里程、油量、水温、故障报警等;安全与底盘电子系统包括abs(anti-LOCk brake system 防抱死制动控制)、asr(anti-slide retractor驱动防滑控制)、sab(safety air bag安全气囊控制)、CCs(cruise control system巡航控制)、缓速器、悬架系统控制等;信号控制与车身电子系统组成单元有关,控制着自动门窗、车灯、空调、刮水器、音像设备、电子监视器、电动后视镜、车顶窗。

    3 系统结构设计

    3.1 信息集成控制系统

    信息集成控制系统是整个城市客车信息集成控制系统的核心,其任务是综合应用汽车电子控制技术、车载网络技术和智能控制技术,实现城市客车各ecu的信息共享和关联实时控制,以达到整体提高城市客车安全性、舒适性的目的,减少对驾驶员技能的依赖度。

    从信息交流角度看,城市客车信息集成控制系统分成动力总成控制子系统和车身控制子系统。动力总成控制子系统包括发动机控制系统、底盘控制系统。车身控制子系统包括车身电子系统和仪表盘控制系统。动力总成控制子系统内部信息交流频繁,对控制信息的实时性要求极高;而车身控制子系统信息的交流相对于动力总成控制子系统,实时性要求相对较低。动力总成控制子系统和车身控制子系统之间也存在信息交流。如果采用单总线结构,即所有ecu都连接在同一can总线上,两个子系统的信息传输叠加,必然会增加网络的负载,降低了控制信息的实时性。我们采用双总线结构,动力总成控制子系统采用高速can,信息传输速率达500kb/s,车身控制子系统采用低速can,信息传输速率达100kb/s,两者之间少量的信息交流通过网关实现。网关是城市客车信息集成控制系统的核心,也是综合控制的基础,主要功能是对各种信息进行分析处理,并发出指令,协调汽车各控制单元及电器设备的工作。城市客车信息集成控制系统的拓扑结构如图2所示。


图2 城市客车信息集成控制系统拓扑结构

[1] [2]  下一页
