滤波电容的容量分以下两种情况讨论：
①采用普通的铝电解电容，根据文献[3]，此类电容在开关频率低于500kHz，且RoCo大于开关管的关断和导通时间的一半时，输出纹波仅由ESR(Ro)决定。
此方法随技术的进步变得不合实际，最好从厂家或测试得到电容的ESR值。

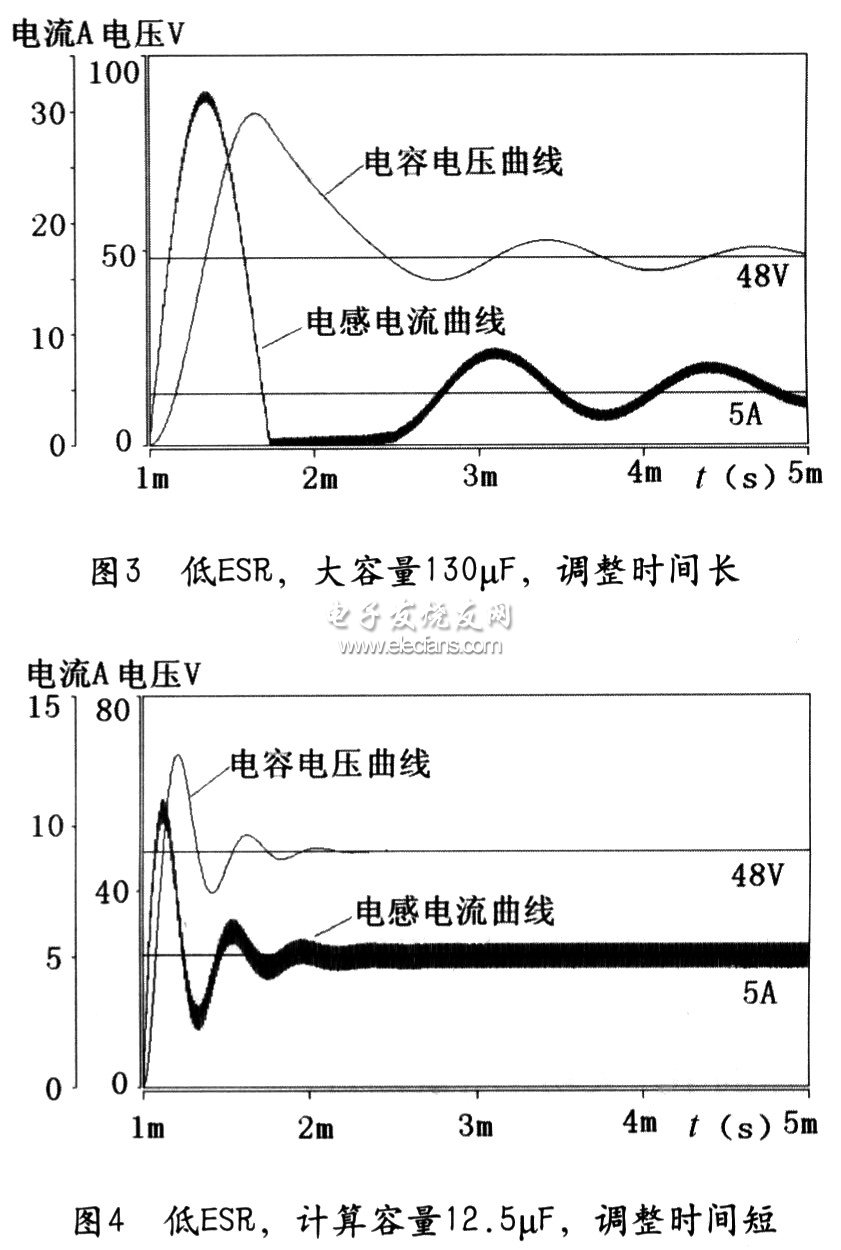

②滤波电容采用零ESR或低ESR电容，自身阻容形成的零点(1/2πRest×C)较高，但对环路设计的影响不大;若低ESR值的电容采用大容量，其自身阻容形成的零点使得在带宽附近的高频衰减不够，可能引起振荡，增加补偿器的设计难度。如图3、图4所示。
考虑电容的发热影响寿命，取22μF。
电容的ESR值的最大值为
ESR(max)=△U/△I=0.1/l=0.1 Ω
ESR超过0.1Ω，纹波电压会增加。
4 使用SABER对开环仿真

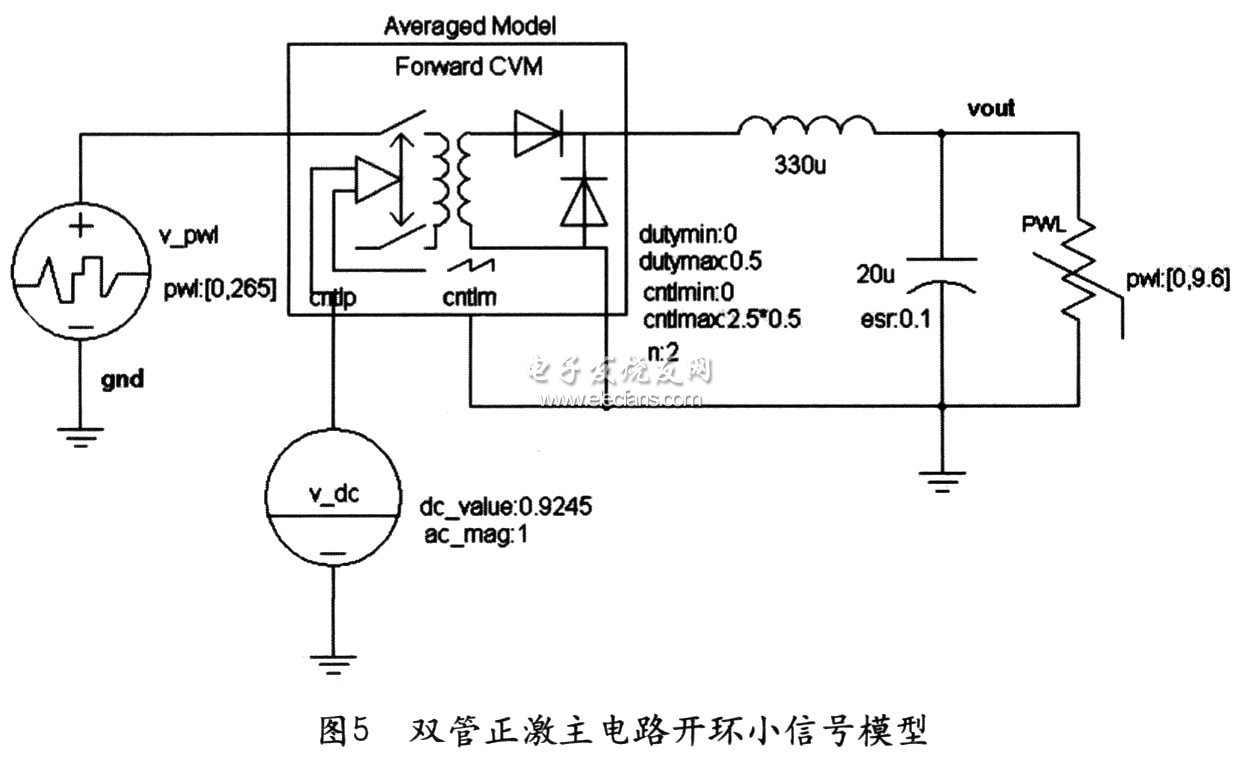

在SABER中建立平均模式双管正激的模型，如图5所示。

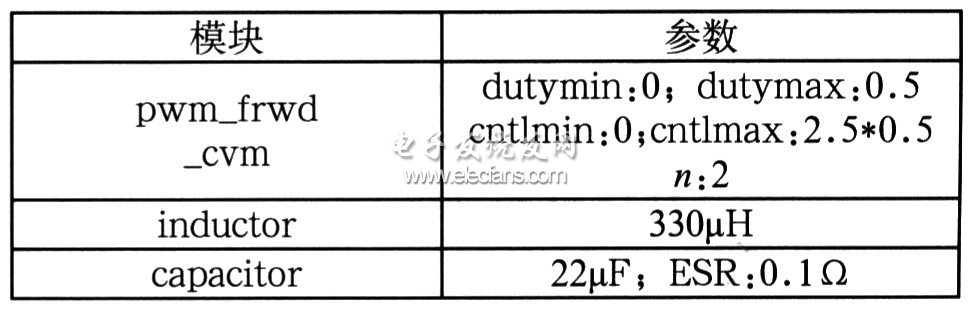

下表为图5模型使用的主要模块及参数：
