ERT中多通道程控增益放大电路设计
来源:本站整理  作者:佚名  2011-09-24 14:18:46




    设计中差动放大器部分采用集成运算放大器AD603和运算放大器AD817构成两级放大,其中AD603是一种具有程控增益调整功能的芯片,所以增益控制模块主要是对AD603进行程序调控;而将AD817的电路部分连接成固定的增益放大倍数。
    AD603是美国ADI公司的专利产品,是一个低噪、90 MHz带宽增益可调的集成运放,压摆率为275 V/μs。管脚间的连接方式决定了可编程的增益范围,增益在-11~+30 dB时的带宽为90 MHz,增益在9~41dB时具有9MHz带宽,改变管脚间的连接电阻,可使增益处在上述范围内。而增益的大小则由AD603的管脚1和管脚2间提供的电压差来决定,增益公式为
    其中,VG=VGPOS-VGNEG,且VC在-500~+500 mV间变化。
    AD817是一款低成本、低功耗、高速运算放大器,采用单电源或双电源供电,具有50 MHz的单位增益带宽、350μs的压摆率以及45 ns的0.1%建立时间等特点。图2中将AD817的电路连接成固定增益放大倍数的电路,使得它与前级的AD603顺连,扩大放大倍数。
2.2 增益控制模块

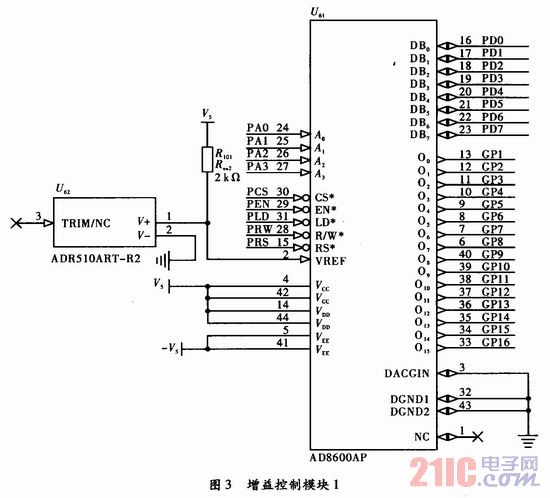

    增益控制模块主要是为AD603管脚1和管脚2提供电压,通过控制两管脚间的压差变化来改变增益的大小。对于ERT并行数据采集中的程控放大电路,为在一定程度上减少系统的复杂度,固定管脚2的电压,通过改变管脚1的电压值来改变压差VC,进而改变增益G的大小。增益控制模块的原理图如图3和图4所示。


上一页  [1] [2] [3]  下一页
