图3中选择D／A转换器芯片AD8600输出电压，当输出电压发生变化时，多通道程控放大电路中芯片AD603管脚1上的电压值也发生改变。其中AD8600是含有16个可独立寻址的电压输出型D／A转换器芯片，每一个DAC都具有各自的DAC寄存器和输入寄存器，但所有的DAC共用一个基准输入电压。芯片的数字接口包括一个8位并行数据输入端、4根地址信号线以及控制信号线等。AD8600是8位的DAC芯片，它的输出电压摆幅在DACGND至外部基准电压KREF之间。

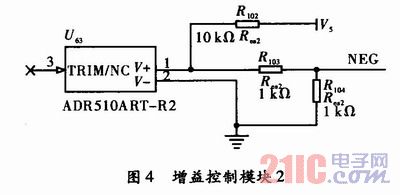

    为使AD603管脚1和管脚2间的压差VG在-500～+500 mV间变化，而AD8600的输出电压由它的电压基准决定，固定管脚2上的电压为0．5 V，使管脚1上的输入电压在0～1 V之间输出，基准电压芯片选择ADI公司的ADR510。ADB510是一款低电压、精密、分流模式的基准电压源，温度系数为70×10-6／℃，它具有高精度和超低噪声性能。
2．3 微控器模块
    微控器是整个控制电路的核心，采用LPC2366芯片作为整个设计电路的控制器件，在ERT的多通道程控放大电路设计中，应用它来控制AD8600进行电压输出。该芯片是基于ARM7TDMI—S处理器，可在72MHz的工作频率下运行，其中ARM7TDMI—S是一个通用的32位微处理器，具有高性能和低功耗的特点。同时它还包含了10／100 Ethernet MAC、USB2．0全速接口、4个UART、2路CAN通道、1个SPI接口、2个同步串行端口(SSP)、3个I2C接口、1个I2S接口、70个通用I／O管脚。
2．4 EEPROM模块
    EEPROM模块主要保存多通道程控放大电路中所设置的增益值，通过读取EEPROM中保存的增益值大小，从而得到程控放大电路的放大倍数，也可减少增益的设置时间。选用ST公司M24128BW芯片，它支持I2c总线模式，标准模式频率为100 kHz，快速模式下频率为400 kHz，可达1 000 000写周期。

3 系统软件设计

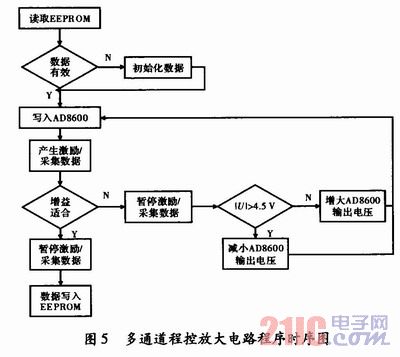

    多通道程控放大程序主要是在系统开机和接收到相应命令后，进行增益自动设置。通过控制AD8600芯片的输出电压，从而改变AD603管脚1和管脚2间的压差VG达到调整增益的效果。每次设置的电压值保存在EEPROM芯片中，通过读取设置电压值可知信号处理模块的确切增益，也可减少增益设置的时间。程序设计流程如图5所示。

4 实验结果

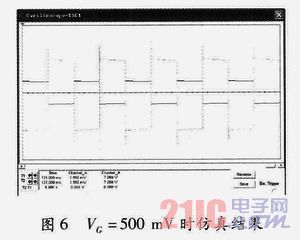

    为验证ERT中多通道程控放大电路的设计方案，在Muhisim中对这部分电路进行了仿真，如图6和图7所示。其中深黑色线代表输入的电压信号大小，而浅黑色线代表输出的电压信号大小。由图可以看出，输出信号与输入信号是反向的，那是因为芯片AD817所组成的电路是反向的10倍固定增益放大。图6中AD603管脚1与管脚2间的压差为500 mV，由增益公式G=40 VG+30，G在+10～+50 dB范围内，可知通道程控放大电路总的放大倍数约为3 000倍，可以满足模数转换器A／D的输入要求。

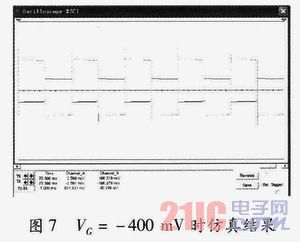

    图7中，AD603管脚1与管脚2间的压差为-400 mV，根据增益公式，可知多通道程控放大电路总的放大倍数约为50倍。

5 结束语
    采用多通道程控放大电路设计方案，可以解决当通道数多、信号变化范围大时使用固定增益放大电路的缺点，同时利用D／A转换器芯片AD8600，根据输出电压的步进值大小精确地知道放大倍数变化的大小。
