基于单片机电台仿真训练系统的实现
来源:本站整理  作者:佚名  2011-09-24 14:18:57




    (5)考核系统。考核系统是训练成果的评判系统,考核方式可以人为评判,也可以用系统评判,系统评判的标准可以人为设定。本系统的考核评估主要基于记录训练过程中各部分的状态,并将各部分的状态按时间排序,按时间顺序确定各部分的动作及动作发生的时间,这样就完整地再现了训练过程。然后根据这些动作确定本次考核结果。另外,可以给考核评估的结果建立相应的数据库。

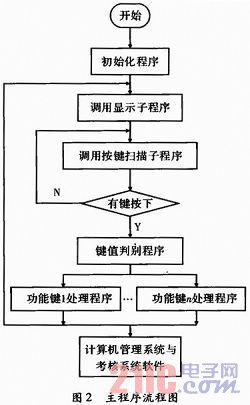

综上所述,主程序由按键扫描子程序、显示子程序、键值判别和处理子程序、计算机通信子程序和计算机管理与考核系统程序组成。主程序流程如图2所示。




2 硬件系统设计方案
    硬件系统是本系统的核心,用于实现对电台的仿真。它建立电台装备的模型,提供相对真实的操作环境,通过处理接收到的操作信息,正确显示操作效果,将反馈信息输出到虚拟面板,并按照一定的仿真协议实现与其他子系统的信息交互。
2.1 单片机系统设计
    单片机最小系统由单片机、振荡器电路、复位电路和电源组成。
    (1)单片机。现在市场上,单片机的种类繁多,对于本系统,选用了Atmel公司的AT89C52型单片机。AT89C52是一种高效微控制器,此型单片机的基本特性完全能够胜任本系统的要求,由于它将多功能8位CPU和闪烁存储器组合在单个芯片中,AT89C52单片机为很多嵌入式控制系统提供了灵活性高且价廉的方案。

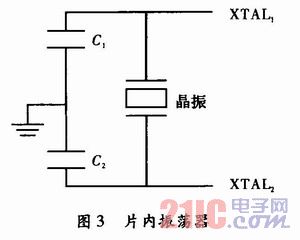

    (2)振荡器电路。XTAL1和XTAL2分别为反向放大器的输入和输出。该反向放大器可以配置为片内振荡器。石英晶体振荡和陶瓷振荡均可采用。对于本次设计,选用图3的振荡器电路。
