基于单片机电台仿真训练系统的实现
来源:本站整理  作者:佚名  2011-09-24 14:18:57

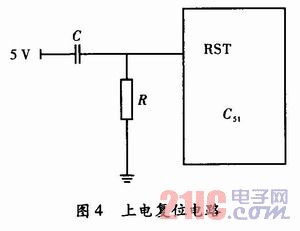

    (3)单片机复位电路。单片机的复位通常是由外部复位电路实现。通常采用上电自动复位。最简单的上电复位电路如图4所示。



    (4)电源。单片机采用+5 V直流电源,计算机USB接口能输出+5 V直流电源,而且无需任何外部整流滤波电路。因此,使用USB接口提供电源。
2.2 出错响铃模块
    在单片机最小系统基础上加装蜂鸣器,当操作手操作错误,会触发蜂鸣器,使其发出声音,满足人性化需求。
2.3 键盘和显示模块
    本系统需要的按键较多,需要显示的信息量也较大,选择矩阵式键盘和液晶显示器,如有需要另外增加少数按键,可以使用独立式键盘进行补充。液晶显示器选用图形点阵型液晶,它的显示能力更加强大,而且集成度高、使用简单。
2.4 计算机通信模块

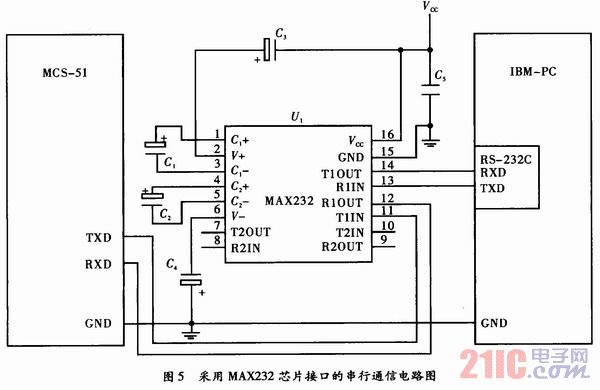

    多数计算机都具有RS-232C接口,而且仅需3根线便可在两个数字设备之间进行全双工传送数据。MCS-51系列单片机的输入、输出电平为TTL电平,而计算机配置的是RS-232C标准串行接口,两者的电气规范不一致。因此,要完成计算机与单片机的数据通信,必须进行电平转换,本系统采用MAX232电平转换芯片进行电平转换,从MAX232芯片中两路发送接收中任选一路作为接口,是T1IN接单片机的发送端TXD,则计算机的接收端RXD一定要对应接T1OUT引脚。同时,R1OUT接单片机的RXD引脚,计算机RS-232C的发送端TXD对应接R1IN引脚,接口电路如图5所示。




3 结束语
    电台仿真训练系统融合了单片机硬件仿真和计算机仿真技术,是一种功能齐全的电台仿真训练系统。系统的成本低、可移植性和通用性强,可模拟真实情况下的电台训练并进行考核评估,为部队提供了一种新的训练方法,具有较强的推广性。

上一页  [1] [2] [3]
