2．1 摄像头接口设计
摄像头（CAMERA）又称为电脑相机，电脑眼等，是一种视频输入设备，被广泛的运用于视频会议，远程医疗及实时监控等方面。普通的人也可以彼此通过摄像头在网络进行有影像、有声音的交谈和沟通。另外，人们还可以将其用于当前各种流行的数码影像，影音处理。
摄像头中用的图像采集芯片为OV9650图像传感器，该图像传感器具有10位的数据接口和标准的SCCB接口，采用CSP一28封装，体积小。

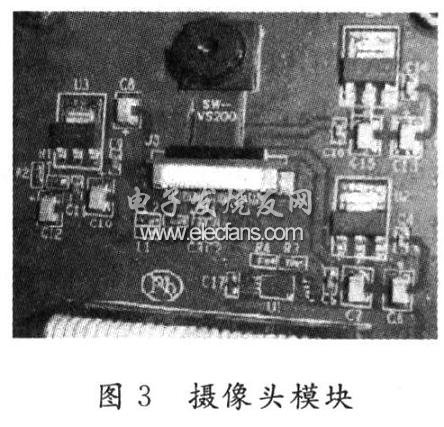

该芯片支持RGB(4：2：2)，YUV(4：2：2)，YCrCb(4：2：2)三种数据输出格式，内置138个设备控制寄存器，地址分别从Ox00～Ox8A，通过SCCB接口可以方便地设置传感器视窗大小、增益、白平衡校正、曝光控制、饱和度、色调等参数。包含有图像传感器OV9650摄像头模块如图3所示。

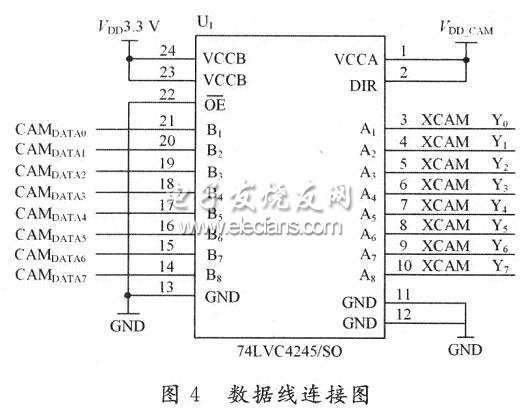

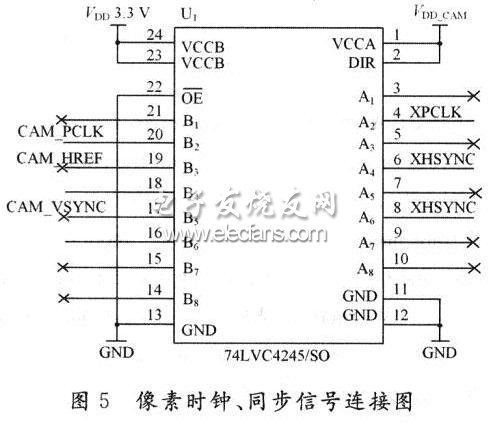

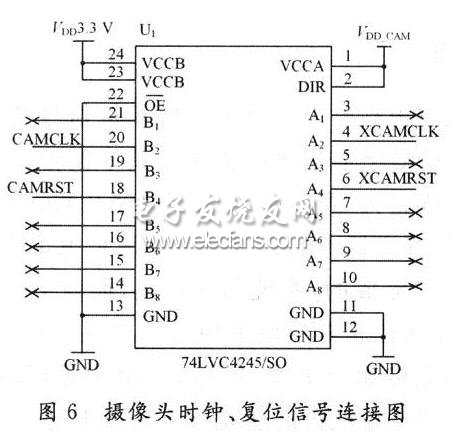

S3C2440有一个专用的摄像头接口，CPU可以直接和CMOS图像传感器连接，当0V9650输出数据格式为8位的YUV时，要用到数据线D2～D9(D9为MSB位，D2为LSB位)；当输出的数据格式为10位RGB，用数据线D0～D9(D9为MSB位，D0为LSB位)，该系统用YUV格式。该摄像头模块与S3C2440的Camera接口连接，其电路图分别如图4～图6所示。
其中用到了TI公司的电平转换芯片74LVC4245，是一种双电源的电平移位器，电平移位在其内部进行。5 V端用5 V电源作为VDD_CAM，而3．3 V端则用3．3 V作为VCC33。双电源能保证两边端口的输出摆幅都能达到满电源幅值。
