2．2 GPRS模块的接口设计

　　通用分组无线服务技术（General PACket Radio ServICe）的简称，它是GSM移动电话用户可用的一种移动数据业务。GPRS可说是GSM的延续。GPRS和以往连续在频道传输的方式不同，是以封包（Packet）式来传输，因此使用者所负担的费用是以其传输资料单位计算，并非使用其整个频道，理论上较为便宜。GPRS的传输速率可提升至56甚至114Kbps.

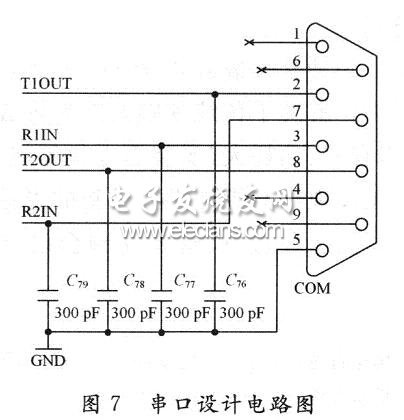

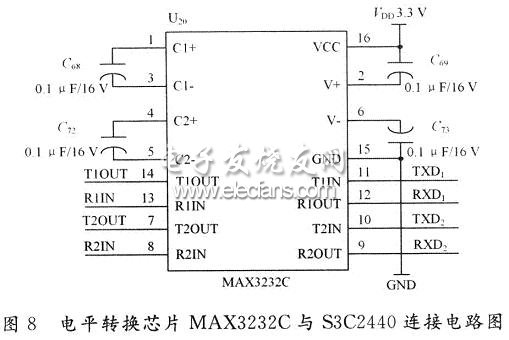

　　S3C2440有3个UART通道，利用其中一个通道设计串口，使其与GPRS模块连接，由于S3C2440自带的UART控制器，使得硬件开发和软件设计都比较简单。但RS 232标准所定义的高、低电平信号，与一般的微控制器系统的电路所定义的高、低电平信号完全不同，如S3C2440系统的标准逻辑“1”对应电平2～3 V，标准逻辑“O”对应0～4 V电平。显然，与RS 232标准所述的电平信号完全不同。两者之间要进行通信，必须经过信号电平的转换，目前常使用的电平转换芯片有MAX232，MAX3221和MAX324．3，具体设计电路如图7和图8所示。

　　3 操作系统平台的定制

　　Windows CE是高度模块化的嵌入式操作系统，正因为如此，用户为了满足特定的要求而对操作系统进行定制，如果为自己的嵌入式设备定制Windows CE操作系统，则须进行创建、构建、运行和发布OS等一系列操作。在无线视频监控系统中，根据功能要求，利用Platform Builder5．0定制系统的流程如下：

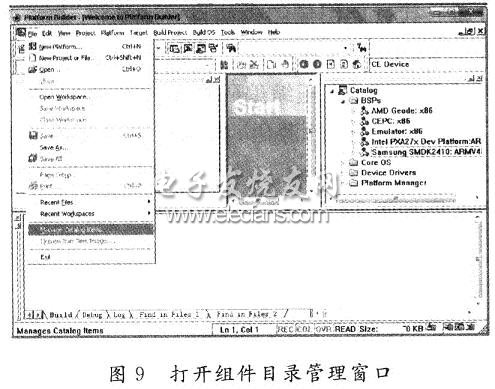

　　(1)导入BSP开发包。由于用的是三星公司的基于ARM920T核的S3C2440，所以在BSP包中找到SMDK2440文件下的SMDK2440．CEC文件将其导入。打开“Platform Builder5．0”，选择“File”菜单下的 “Manage Catalog Features”，如图9所示。在弹出的对 话框中单击“Import”，浏览到SMDK2440文件下的 smdk2440．cec文件，将其导入。

　　(2)创建项目。根据WinCE无线监控系统的要求，在定制系统的过程中选择合适的组件来实现。其中包括的组件有：支持应用程序开发的MFC组件和支持网络的相关组件等。

　　(3)编译项目：点击菜单“Build OS”→“Sysgen”开始编译项目。

　　(4)下载运行时映像，调试成功后启动。编译成功后会在目WinCES00PBWorkspacestestlRELDirsmdk2 440_ARMV4I_Release下生成nk．bin和nk．nb0等文件，将nk．nb0下载到硬件平台上运行。

　　4 驱动程序的开发

　　4．1 摄像头驱动的开发

　　摄像头驱动开发是设计中的一个难点，也是一个关键部分。由于摄像头采集的视频数据可以当作数据流来处理，所以对于摄像头的驱动将采用流式接口的方法来开发。

　　(1)在Platform Builder中打开前面定制的操作系统工程，然后在新建一个WIN32 DLL项目，添加2个C++的源文件，即：camera．cpp和IIc．cpp，其中camer—a．cpp包含驱动的入口函数DLLMain()；驱动的前缀为“CIS”，IIc．cpp包含通过ICC接口对摄像头相关寄存器进行配置的函数。

　　(2)根据前面的硬件电路和OV9650芯片的工作时序，通过编写流接口的CIS_Init函数实现OV9650初始化。主要包括以下3步：调用InterruptInitialize(SYSINTR_CAM，CameraEvent，NULL，0)函数通知系统注册中断；调用CreateEvent()函数创建一个CameraEvent事件；调用CreateThread()函数创建CameraThread线程。在Camera Capture Thread服务函数中调用WaitForSingleObject(CameraEvent，Dis—play Time)函数等待Camera Event事件的发生。此事件由与其关联的SYSINTR_CAM中断来触发。此外还有其它流接口函数(CIS_IOControl等)也可以以类似的方法实现。
