数字温度传感器可直接与微处理器进行接口,大大方便了传感器输出信号的处理。本文以PWM模式输出的TMP04型数字式温度传感器为例,介绍由PCI单片机实现的几种测温方案,并给出软件设计流程。
1 引言
数字式温度传感器主要的输出模式有PWM、SPI、I2C、SMBus等,当今主流的单片机几乎都支持这种接口方式,文中以PWM输出模式为例,讨论了PIC单片机对于这种输出模式的测温方案。PWM模式输出的数字温度传感器如TMP03/04、TPM05/06等,都是将传感器件测得的温度信息数字化后,经过一定的输出编码,调制成占空比与温度成正比的数字脉冲信号单线输出。输出信号接入微处理器后,只需测得数字脉冲信号的占空比就可由软件运算得到相应的温度信息。而对于微处理器来说,输入信号占空比的计算方式多种多样以PCI系列单片机为例,在PIC16、PIC17、PIC18中均可由CCP模块的捕捉功能、RB端口电平变化中断功能,外部中断功能等多种方法实现。以下将分别作以介绍。
2 硬件设计

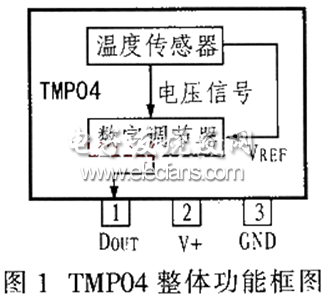

由于数字式温度传感器直接输出数字脉冲信号,无需后续的AD转换和温度补偿,所以基于数字式温度传感器的测温电路硬件非常简单,仅需要单片机微处理器和传感芯片就可实现。除了个别集电极开路输出的传感芯片在接入单片机时需要外加上拉电阻以外,其余的传感芯片可与单片机直接相连。在此选用PCI系列单片机作为微处理器,ADI公司的TMP04数字式温度传感器作为传感芯片。
2.1 PIC系列单片机简介
PIC系列单片机是美国微芯(MicroChip)公司生产的8位COMS单片机,它内部采用哈佛总线结构,使得全部指令单字节、单周期化,有利于提高CPU执行搜集的速度,从而提高单片机的运行速度。它的指令系统采用精简指令集(R1SC)技术,寻址方式非常简单,便于程序的编写与调试。它丰富的外部功能模块更是为外设提供了极其方便的接口,使得许多外部设备可以直接与微处理器进行通信。本设计采用的PIC18F458具有最大25mA的拉/灌电流、3个外部中断、4个定时器/计数器、2个捕捉/比较/脉冲调制(CCP)模块、SPI和I2C二种工作方式的主同步串行模块(MSSP)、可寻址的USART模块、高级10位8通道模数转换器以及集成的CAN总线模块等多种外围功能模块。
