引言

　　近年来，高亮度LED照明以高光效、长寿命、高可靠性和无污染等优点正在逐步取代白炽灯、荧光灯等传统光源。在一些应用中，希望在某些情况下可调节灯光的亮度，以便进一步节能和提供舒适的照明。常见的调光有双向可控硅调光、后沿调光、ON/OFF调光、遥控调光等。可控硅调光器在传统的白炽灯等调光照明应用已久，且不用改变接线，装置成本较低，各品牌可控硅调光器的性能和规格相差不大，但是其直接应用在LED驱动场合还存在着一系列问题。

　　1  双向可控硅TRIAC调光原理

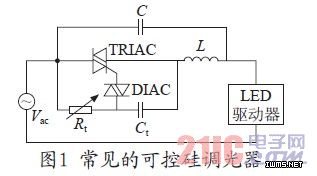

　　市面上大多数可控硅调光器基本结构如图1所示，其工作原理如下：当交流电压加双向可控硅TRIAC两端时，由于Rt、Ct组成的RC充电电路有一个充电时间，电容上的电压是从0V开始充电的，并且TRIAC的驱动极串联有一个DIAC（双向触发二极管，一般是30V左右），因此TRIAC可靠截止。当Ct上的电压上升到30V时，DIAC触发导通，TRIAC可靠导通，此时TRIAC两端的电压瞬间变为零，Ct通过Rt迅速放电，当Ct电压跌落到30V以下时，DIAC截止，如果TRIAC通过的电流大于其维持电流则继续导通，如果低于其维持电流将会截止。电感L和电容C的作用是减小电流和电压的变化率，以抑制电磁干扰EMI问题。

　　可控硅前沿调光器若直接用于控制普通的LED驱动器，LED灯会产生闪烁，更不能实现宽范围的调光控制。原因归结如下：

　　（1）可控硅的维持电流问题。目前市面上的可控硅调光器功率等级不同，维持电流一般是7～75mA（驱动电流则是7～100mA），导通后流过可控硅的电流必须要大于这个值才能继续导通，否则会自行关断。

　　（2）阻抗匹配问题。当可控硅导通后，可控硅和驱动电路的阻抗都发生变化，且驱动电路由于有差模滤波电容的存在，呈容性阻抗，与可控硅调光器存在阻抗匹配的问题，因此在设计电路时一般需要使用较小的差模滤波电容。

　　（3）冲击电流问题。由于可控硅前沿斩波使得输入电压可能一直处于峰值附近，输入滤波电容将承受大的冲击电流，同时还可能使得可控硅意外截止，导致可控硅不断重启，所以一般需要在驱动器输入端串接电阻来减小冲击。

　　（4）导通角较小时LED会出现闪烁。当可控硅导通角较小时，由于此时输入电压和电流均较小，导致维持电流不够或者芯片供电VCC不够，电路停止工作，使LED产生闪烁。

　　2  一种可控硅调光的LED驱动电源

　　线性调光存在的问题，即人眼在低亮度情况下对光线的细微变化很敏感；而在较亮时，由于人眼视觉的饱和，光线较大的变化却不易被察觉。并提出了利用单片机编程来实现调光信号和调光输出的非线性关系（如指数、平方等关系）的方法，使得人眼感觉的调光是一个线性平稳过程。
