LED电视普通照明灯具通常采用脉冲宽度调制(PWM)技术实现LED的恒流供电和调光功能，因此会产生一定程度的无线电骚扰和谐波。本文通过对部分LED灯具的测试和研究，掌握LED灯具在使用中可能产生电磁干扰的相关数据，并提出相应的解决措施。
1 原理和目的
LED光源是一种低压直流器件，因此，LED灯具需要有一个能将220 V交流电转换成符合LED工作要求低压直流的电源，但是舞台和影视用的灯具又需要具有调光功能，因此，其电源更为复杂。目前演播室用LED灯具配置的电源装置其主流模式是：
(1)前级采用普通脉冲宽度调制(PWM)的开关电源，作为低压直流电源，开关频率通常为几十千赫兹。
(2)后级再以斩波方式，进行低频脉冲宽度调制，用调节占空比的方式来调节灯具的亮度。这一部分电路通常为灯具厂自行开发，开关频率各厂差异较大。通常为数百赫兹到几十千赫兹不等。
在脉冲宽度调制的工作方式中，电源装置对电流的斩波会产生高次谐波，其对剧场和演播室中的音、视频系统和其他弱电系统产生无线电骚扰，可能影响其他设备的正常工作。此外，由于电源装置中的整流电路和电容滤波电路会使工频电流发生畸变，产生的低次谐波会对电网造成污染，影响其他电气设备运行。
因此，需要对LED灯具进行一系列的测试：按国标GB17743-2007《电气照明和类似设备的无线电骚扰特性的限值和测量方法》进行测试，测量其无线电骚扰特性是否满足该标准的要求;按国标GB 17625.1-2003 《电磁兼容 限值 谐波电流发射限值(设备每相输入电流≤16A)》进行测试，测试其谐波电流是否满足该标准的要求。
通过本课题的实验和研究，了解LED灯具在演播室使用中可能产生电磁干扰的相关数据，并提出相应的解决措施。
2 实验内容和方法
2.1 实验条件
本研究需要专业的各种电磁兼容测试设备，如电源分析仪、人工电源网络、传导测试接收机、辐射干扰接收机和三环天线等，有的测试还需要在电波暗室中进行，因此，必须委托经国家相关部门批准的专业检测机构进行检测。
2.2 试验用灯具
试验用灯具共有2类5个型号。每个型号1个灯具，共5个灯具。详见表1。
表1 试验用灯具类型和编号
2.3 实验内容
(1)按国标GB 17743-2007要求，找出调光过程中产生的最大骚扰点，测量该点的无线电骚扰值。
(2)按国标GB 17625.1-2003要求，将灯具在最小功率和最大功率之间分为5个相等的级段，测试各级段的谐波分量。
2.4 实验方法和步骤
先将待测的灯具老化100小时，待灯具的参数稳定之后，再送检。
2.4.1 无线电骚扰测试
2.4.1.1 传导骚扰电压测试
按国标GB 17743-2007的要求在灯具电源端和控制端进行测试。
(1)灯具电源端测试按以下5个频段进行：9 kHz ～50 kHz;50 kHz ～ 150 kHz;150 kHz ～ 0.5 MHz;0.5 MHz～ 5.0 MHz;5.0 MHz ～ 30 MHz。
(2) 灯具控制端测试按以下2个频段进行：150 kHz ～0.5 MHz;0.5 MHz ～ 30 MHz。
2.4.1.2 辐射电磁骚扰测试
按国标GB 17743-2007的要求进行测试。
按国标GB 17743-2007的要求进行测试。
(1)9 kHz ～ 30 MHz频率范围测试按以下4个频段进行：9 kHz ～ 70 kHz;70 kHz ～ 150 kHz;150 kHz ～3.0 MHz;3.0 MHz ～ 30 MHz。图1为其测试装置示意图。

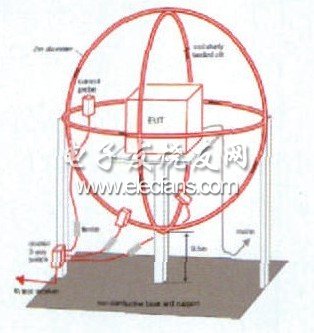

图1 9 kHz ～ 30 MHz频率范围辐射电磁骚扰测试装置示意图
(2) 在电波暗室中，对30 MHz ～ 300 MHz频率范围测试按以下2个频段进行：30 MHz ～ 230 MHz;230 MHz～ 300 MHz。图2为30 MHz ～ 300 MHz频率范围辐射电磁骚扰测试装置示意图。

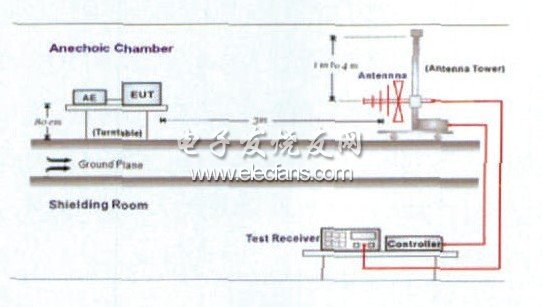

图2 30 MHz ～ 300 MHz频率范围辐射电磁骚扰测试装置示意图
以上测试的无线电骚扰特性限值见GB 17743-2007。
