由于电波暗室较小，无法按GB 17743-2007的测试要求在10 m距离进行测试，本次频率为30 MHz ～ 300MHz范围内辐射电磁骚扰的实际测试距离为3 m，根据国标GB 9254-2008 《信息技术设备的无线电骚扰限值和测量方法》的10.8，如在不同测试距离测试时，可根据下列公式换算：

　　L2=L1(d1/d2)。

　　L1——距离d1处规定的限值。

　　L2——距离d2时的新限值。

　　因此，将GB 17743-2007的限值换算成表2。天线垂直方向和水平方向的测试结果如图14所示。

　　

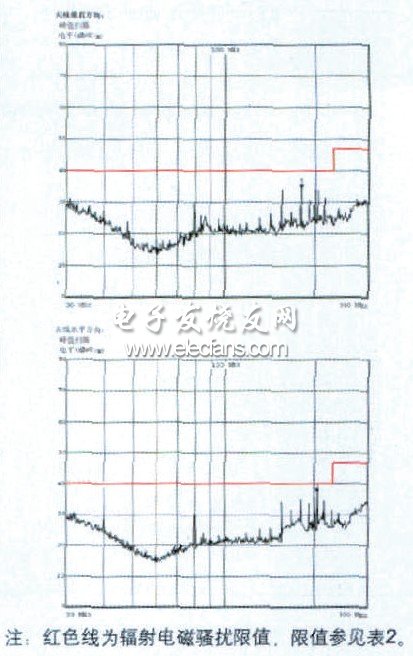

　　图14 频率为30 MHz ～ 300 MHz范围内辐射电磁骚扰

　　表2 减少测试距离限值换算的结果

　　

　　注：对于这种减少测试距离、限值换算的测试方式的准确度有不同的看法。一般在电波暗室不能满足10m测试距离时可用CDN测试法，此测试法为GB 17743-2007所允许。

　　以上测试根据检测单位告知是在全功率下进行的，全功率是该灯无线电骚扰最大状态。根据上述测试数据，5#灯具的电源端和控制端的传导骚扰电压及其辐射电磁骚扰，都达到国家标准GB 17743-2007的要求。检测单位提供了该灯测试合格的正式测试报告。

　　3.2.2 谐波电流测量

　　根据GB 17625.1-2003的要求应在最小功率和最大功率之间分为5个相等的级段，即在20%、40%、60%、80%和100%功率条件下测试各谐波分量，以下是5种情况下的测试数据，参见图15 ～图19。

　　

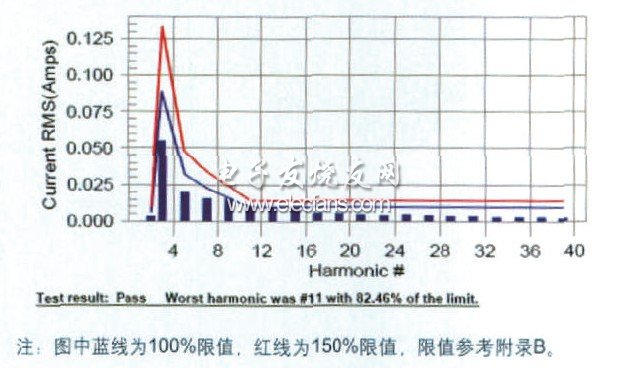

　　图15 100%功率条件下测试各谐波分量

　　

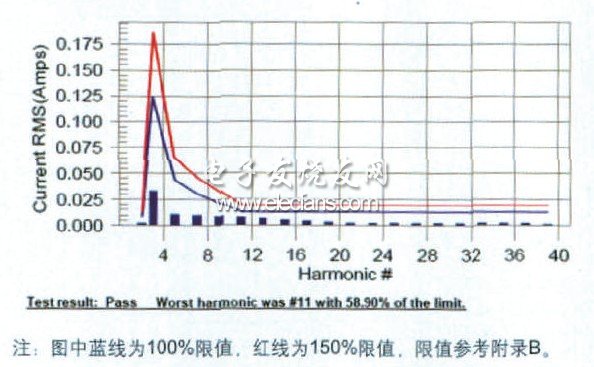

　　图16 80%功率条件下测试各谐波分量

　　

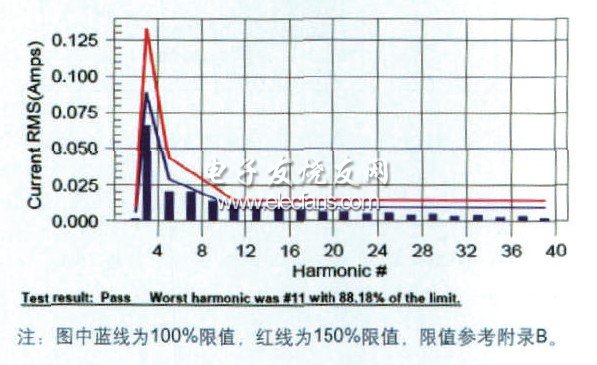

　　图17 60%功率条件下测试各谐波分量

　　

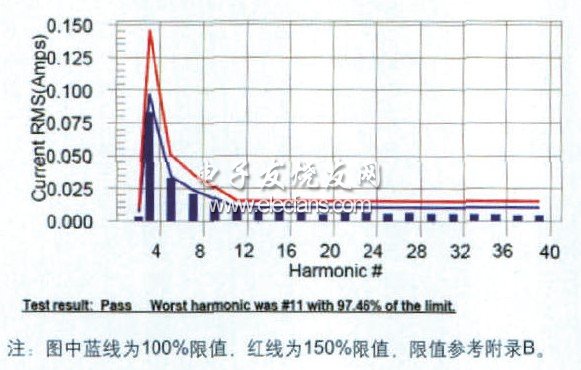

　　图18 40%功率条件下测试各谐波分量

　　

　　图19 20%功率条件下测试各谐波分量
