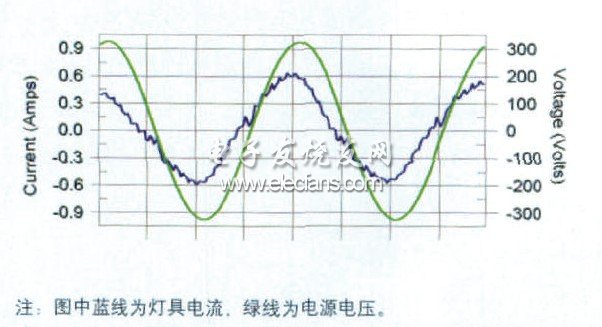

根据以上测试数据，5#灯具的谐波电流全部达到GB17625.1-2003的要求，在5种功率测试过程中11次谐波相对较大，但都在限值以下。且此灯电流波形畸变相对较小。参见图20。

　　

　　图20 5#灯具的电流波形

　　3.3 3#灯具测试结果

　　3.3.1 无线电骚扰特性测量

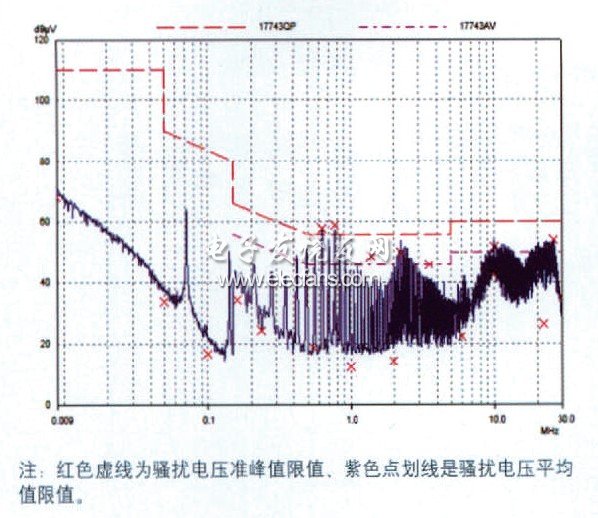

　　灯具的电源端频率为9 kHz ～ 30 MHz范围内传导骚扰电压(准峰值)。参了图21。

　　

　　图21 电源端频率为9 kHz ～30 MHz范围内传导骚扰电压(准峰值)

　　从以上数据表明3#灯具在631.5 kHz和771 kHz处的骚扰电压超过了GB 17743-2007的限值。

　　3.3.2 谐波电流测量

　　该灯在满功率(50 W)的条件下进行了谐波测试，测试结果如表3。

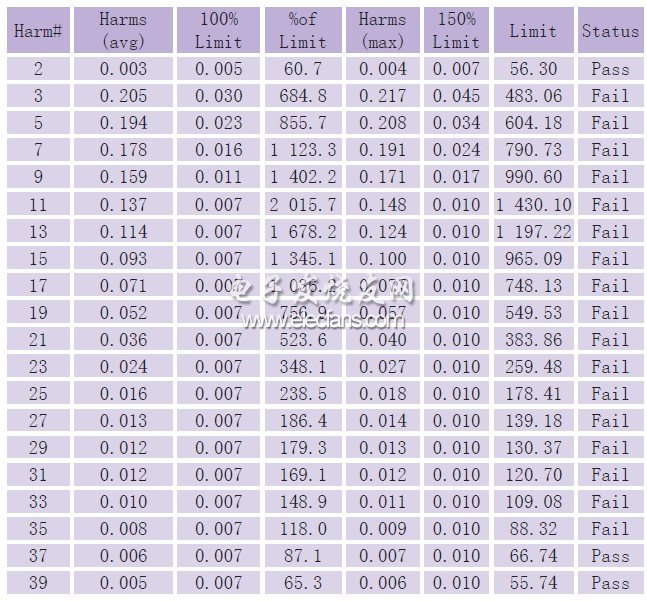

　　表3 3#灯具在满功率(50 W)条件下谐波测试的结果

　　

　　从表3 中可知绝大多数的谐波电流都超过了GB17625.1-2003的规定，表中的“Fail”即表示不合格。此外，该灯的功率因数特别低，只有0.455。

　　注： 该灯仅在满功率情况下测试， 未按G B17625.1-2003的要求在最小功率和最大功率之间分为5个相等的级段，即没有在20%、40%、60%、80%和100%功率条件下测试各谐波分量。

　　4 结论与建议

　　4.1 结论

　　LED灯具工作时会产生一定程度的无线电骚扰和谐波，但只要在灯具中配置电磁兼容性能优质的电源装置，电磁干扰可以控制在标准许可的范围内，符合相关标准的灯具不会影响演播室和舞台其他设备的正常工作。
