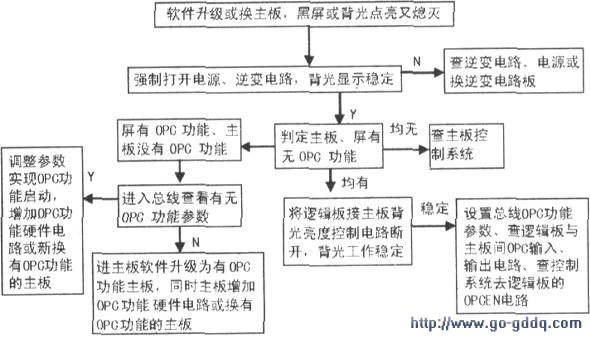

此机有时替换主板或软件升级后不是出现花屏故障，而是出现黑屏或背光灯瞬间点亮（刚出现LOGO）马上熄灭故障。出现此类故障，我们要观察背光电路能否正常点亮，如果不能点亮，先要确认电源输往逆变器的24V电压是否正常，测量主板送往电源的开/待机控制信号是否正常。通常主板接电源组件的插座上标有STANDBY-POWER、POWER-STBY、STANDBY、POWERON/OFF或ON/OFF、STD-CTRL等。此信号控制的目的是使电源由待机转为正常工作状态，通常为高电平5V，使电源送出供主板和逆变器工作所需的各路电压。当整机出现黑屏或灯点亮又熄灭时，可通过测量电源输出的除5VSTB电压外的其他各路电压是否稳定来判定电视机的故障范围。如果不稳定，便要测量上面列出的开/待机控制信号是否稳定，此开/待机控制信号与普通CRT电视一样，由控制系统电路产生。检修流程见上图。

　　正常情况下，若控制系统电路能正常工作，按本机键或遥控器开机键，开/待机电平要发生变化，即从低电平跳到高电平或从高电平跳向低电平，且保持稳定，输往逆变电路的24V电压稳定，其他电压也稳定，表明你替换的主板、电源组件均工作正常，黑屏的原因需查主板给背光电路提供的两路关键控制信号。一路是背光灯驱动电路启动控制信号。此路控制信号通常在主板与逆变电路间的插座处标有BACKLIGHT（背光插座），在相关脚上标有BKLT-EN或ON/OFF、VBLON、ON-PBACK、backbright-on/off等英文字（俗称“背光控制信号”）。背光启动电压通常有4V左右。

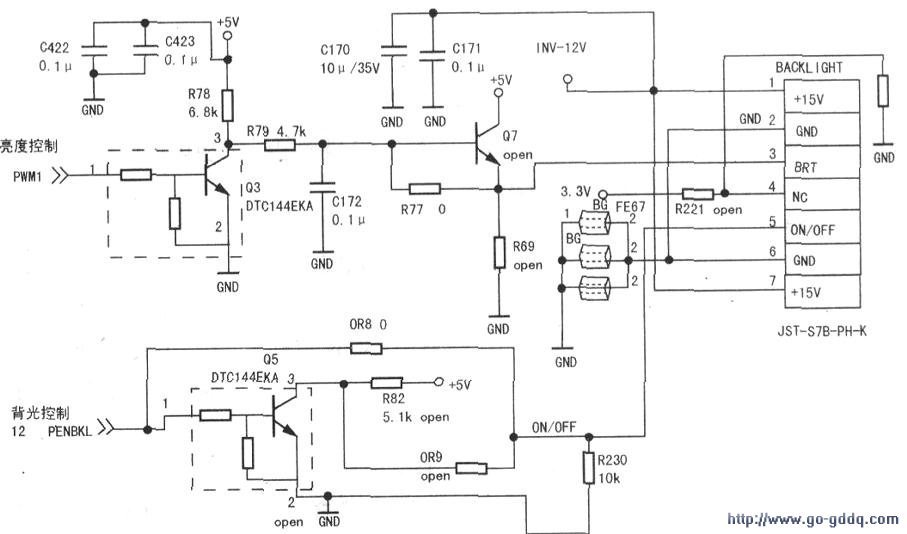

　　下图为此路控制信号的工作原理图。控制系统送来的PENBKL信号通过Q5电平转换、经插座送入逆变电路，启动逆变电路振荡。另一路关键信号是背光亮度控制信号，主板连接逆变电路的插座脚上标有BRT(亮度的意思)，它由控制系统送出PWM1脉宽信号经Q3放大，R79、C172积分后，形成变化的直流电平再经Q7放大后经插座送入逆变电路中的方波振荡电路，对波振荡电路的脉冲进行调制。背光亮度控制的常见标注符号为ADJ-PWM或ADJ、ADJ-INV、BRIGHTNESS等，其电压通常为2V—5V左右。

　　为了确认背光没有点亮是因为主板还是逆变电路或灯管自身引起的，只要电源送入背光电路的24V电压正常，我们便可采取强制打开背光电源的方法。即用一根导线将STB-5V或受控5V通过一只20kΩ左右的电阻分别接到ADJ或BL-ADJ和BLKON脚插针，保证主板与逆变电路间插座的背光启动和背光亮度控制两脚分别有4V和3V左右高电平。如下图中将5V电压通过20kΩ电阻分别接入插座的(3)、(5)脚，如果此时背光点亮，表明主板的背光控制相关电路有故障。
