长虹LT37810U(LM24机芯)彩电屏幕上有自动变化的红、绿、蓝测试画面,无电视画面显示的故障判断
来源:本站整理  作者:佚名  2011-10-20 07:23:31

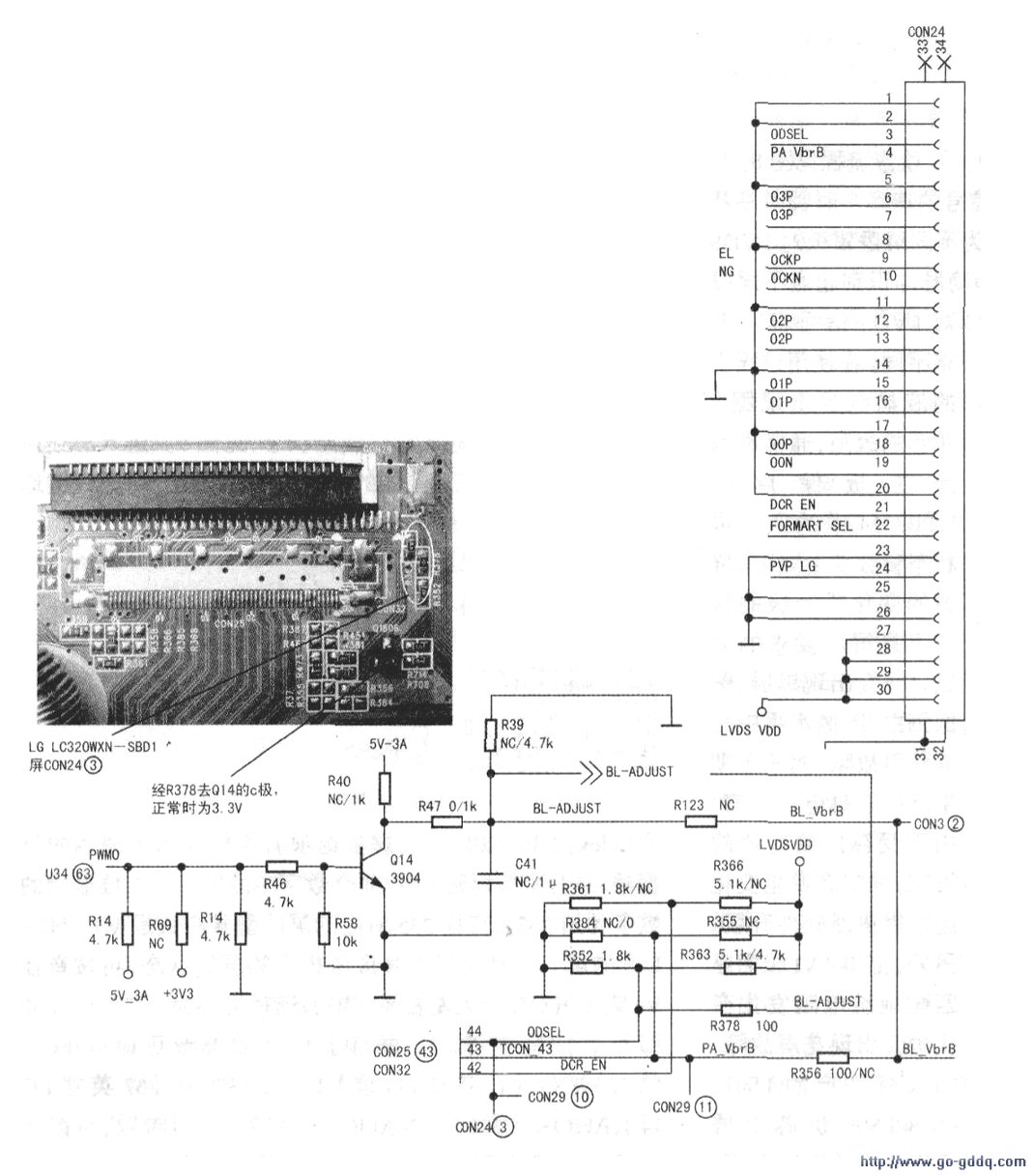

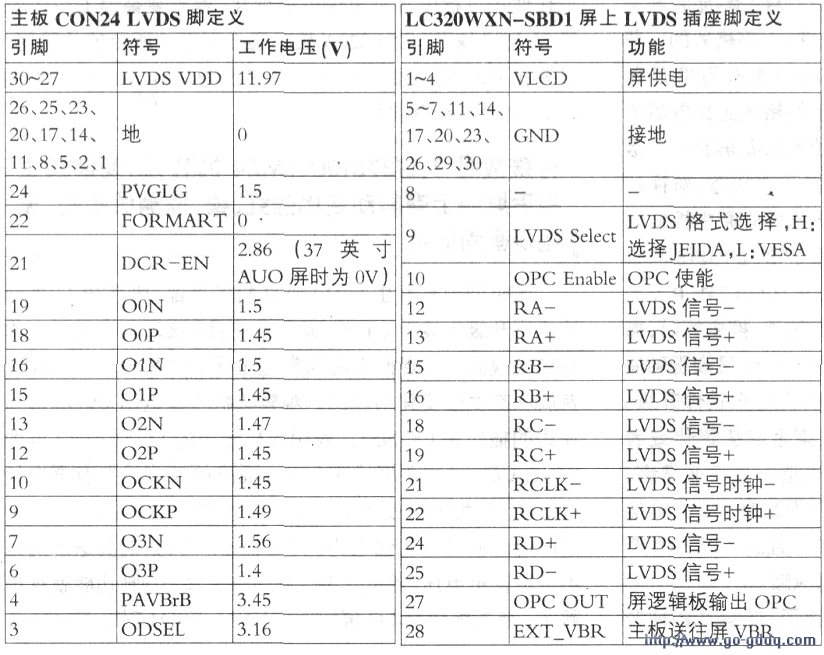

  该机型为长虹生产的LM24机芯产品,带字母U表示该机可升级为具有UDTV功能的产品。该现象表明屏工作在自检模式。出现此情况通常是主板LVDS插座处功能设置脚状态发生变化引起的。观察该机主板送出LVDS信号使用的插座是CON24.表明该机使用的LG或AUO屏的WXGA屏,且这两屏均在LVDS插座的某脚设置有屏自检脚。上图为整机使用CON24时各脚通过的信号。图中03P-OON脚通过的信号为LVDS信号。而(27)~(30)脚送出的是屏电路供电电压。除此之外,(3)、(4)、(21)、(22)、(25)脚功能就难理解了。当主板使用LG屏LC320WXN-SBD1时,CON24各脚的功能见下表。从下表中可以看出,主板与逻辑板间两插座功能脚位置发生反转。

  下面来了解一下长虹LM24机芯液晶电视中特殊脚的功能及其失效时引起的故障。

  1.ODSEL信号,主板送往逻辑板的亮度脉宽控制信号,该信号来自U34(MT8222)(63)脚。工作时为3.2V。U34(MT8222)(63)脚输出的PWMO脉宽信号经Q14放大、RC元件积分后,输出约3.3V左右电压,经电阻R123、插座CON3②脚去控制背光灯亮度。从Q14输出的另一路BL_ADJUST经R378去CON24(3)脚OSDEL,实现对逻辑板控制。屏不同,Q14输出的信号送入LVDS插座的脚也不同。如使用插座CON25时,ODSEL接入(44)脚,且下图中R39、R123、R378、R252、R363有的可能接入,有的可能不用。如用LGLC320WXN -SBD1屏生产的LT32810U电视,便使用了CON24,图11中R40、R39、R123没有用,而ODSEL电路中偏压电阻R352、R363和R378均使用,故Q14的工作电压由R352、R363分压产生,且将U34(63)脚送出的PWMO控制信号经R378、插座CON24(3)脚送往屏上逻辑板电路。显然此路信号不会造成屏进入自检状态,但此路信号异常会导致背光不能工作。若逆变电路的CON.3(2)脚电压有3.3V,背光电路工作与否便与此无关了。

[1] [2]  下一页
