2.CON2(4)脚PA-VbrB信号，也就是OPC-OUT信号，它是屏逻辑板送出的功率优化控制信号，通过主板再去背光电路控制背光灯亮度。
主板送往逻辑板的ODSEL信号经逻辑板检测后，通过R356接入CON3(2)脚，实现逻辑板对背光亮度的控制，它的直流电平由R384、R355对LVDSVDD分压得到。不同的电视机使用不同的屏，这部分电路元件设计不同。如用LGLC320WXN-SBD1屏时．U34(63)脚输出亮度控制信号因Q14的c极没有使用R39、R40．故Q14停止工作，这时背光亮度控制信号由屏逻辑板送出PA_VbrB，经过电阻R356给CON3(2)脚提供3.3V的背光亮度控制信号。通常，只要CON3(2)脚有3.3V，此路信号中元件变质，背光也会正常点亮。
3.CON24(21)脚标注的DCR-EN，是由控制系统输出的启动功率优化控制方式的使能控制信号OPCENable信号，H:有效，L：无效。

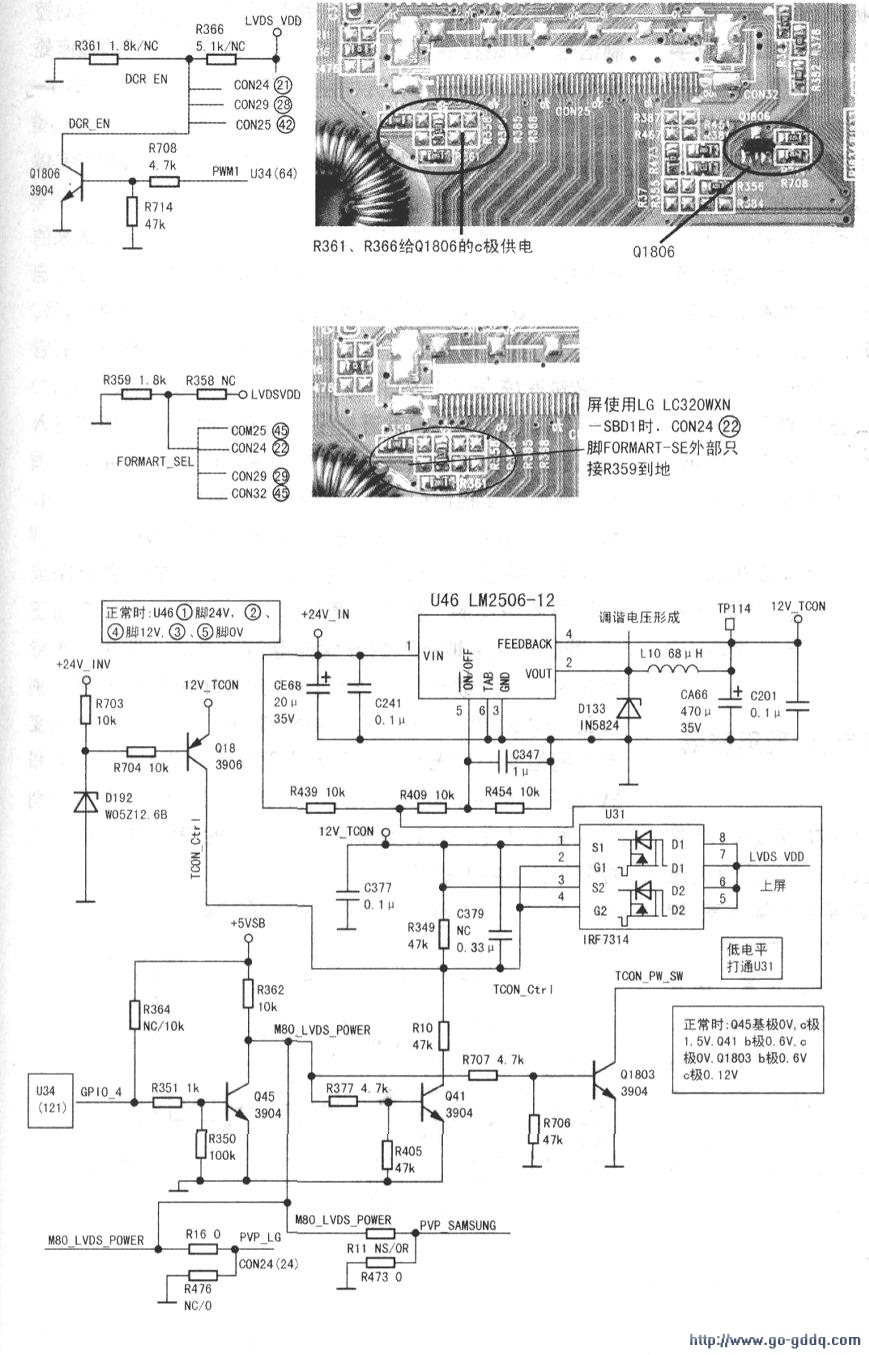

此功能由U34(64)脚送出PWM1信号，控制01806接入LVDS插座标有DCR-EN的脚。Q1806的c极供电由R361、R366对屏供电分压得到，见上图。
当整机使用LGLC320WXN-SBD1屏时，CON24(21)脚，电路上Q1806周围元件均使用。正常工作时，Q1806的c极电压为3.15V，如果为低电平，屏不会点亮。
4.CON24(22)脚标有FORMAT-SEL信号为LVDS格式切换。
H:选择JEIDA方式；L或悬空(NC)时选择VESA。上屏电压通过R358、R359分压后在LVDS插座标有FORMAT-SEL脚处形成电平，实现LVDS标准的选择。此脚电压异常会出现花屏故障。
如整机使用LG LC320WXN -SBD1屏时，中图中（实物图)R359使用，R358没有使用。CON24(22)脚接地，说明屏LVDS信号选择的是VESA标准形成的LVDS信号。
5.CON24(24)脚标示PVP -LGS．误插检测信号。
当整机使用AUO或LG屏时，此脚输出信号通过R16(0Ω)将逻辑板检测信号接八上屏电压控制电路U31控制电路中Q45的c极，实现误插LVDS上屏线（屏供电超标时），引起逻辑板供电异常，由逻辑板送出的保护信号控制Q41，使Q41停止工作，此时U31(2)、(4)脚因为高电平而截止没有屏电压提供，故停止工作，这样可防止误换主板引起损坏屏逻辑电路板。电路中R16接入电路时．R476不用，电阻R473使用。CON25(6)脚标的符号是PVP -SAMSUNG．它表示使用的是三星屏时，此脚送出的是误插控制信号，此信号通过电阻Rll接入Q45的c极。电路中R473、R16不用．R476用，见下图中插座CON25。正常工作时，U34(121)脚输出低电平控制信号使Q45截止，Q41饱和导通，U31 G极为低电平．U31输出LVDSVDD电压去屏电路，同时01803饱和，U46输出正常的12V电压。当屏出现误插时，如上屏电压超过规定值时，由逻辑板送出PVP_SAMSUNG或PVP_LG信号，经R16或Rll控制Q41．实现屏供电控制。
以上介绍的上屏插座脚功能特殊定义，实际上是屏自身的要求，主板因屏的要求在主板上形成相应的控制信号。这也是上屏LVDS插座各脚功能不同，插座呈多样性的主因。如LT32810U用AUO T315XW02 VR时，CON24中(3)脚R352、R363、R378没用。(4)脚PA- VBRB脚外部的R356、R384、R355取；肖。(21)脚的DCR-EN Q1806，R704、R714、R361、R366取消。(22)脚FORMART-SEL脚R359接A(通常通过R359接VESA标准的LVDS信号)，而R358取消。
(24)脚PVP-LG误插控制信号电路中R16接人，R476取消。
Rll取消，而R473接入电路。
LT37810U机使用的37英寸AUO屏，并用了CON24插座，由于换板前故障为不开机，现换板后出现开机屏进入自检模式，查看领用的主板，见主板上有一个24位数字的纸条，其中第13—15位的数字为231，该数字是主板使用什么屏的编号，通过查找相关资料，得知此数字对应的屏正是上面介绍的LG LC320WXN-SBD1屏。由上述内容可知，既然二者都能用CON24插座，肯定是前面介绍的特殊功能脚的设置有问题，其中影响较大的可能是CON24(21)脚DCR-EN。主板配32英寸LG屏时，CON24(21)脚外面接了R361、R366和Q1806，保证(21)脚有3.1V左右的电压，既然LT37810U使用32英寸LG屏主板时此脚为高电平不能正常显示主板图像，那么就将此脚接为低电平或悬空。
先将上拉电阻R366取掉，居然屏幕上有正常的画面显示。
再将R366和R361同时断开，开机屏幕上也能正常显示。
由此推断LT37810U使用AUOT370XW02的屏时，CON24(21)脚悬空或接低电平即可。
注：电视机使用过程可能会出现LVDS插头氧化，导致信号接触不良而出现图花或自动进入自检状态。有时也可能是屏逻辑电路板LVDS信号相关脚电路上元件变质，整机自动进入自检模式。
