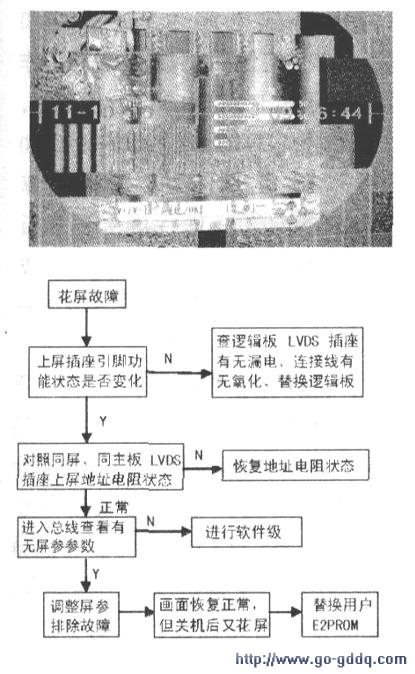

花屏故障的故障现象如上图所示。检修流程见中图。此类故障通常是主板输出的LVDS信号的速率、时钟时序及行场同步信号有故障导致的，因为不同屏逻辑板对LVDS送来的信号要求不同，如对行场消隐脉冲识别起点不同或对LVDS信号标准要求不同。在使用过程中的液晶电视出现图7所示的故障，通常原因是主板保存在E2PROM中的原机屏状态参数发生变化。屏参的变化或升级的软件不是屏所要求的数据，还会出现黑屏、图像倒立、图像水平中心偏移等故障。对于早期生产的液晶电视而言，由于受存储器容量的限制．屏状态发生变化通常需重新软件升级。

　　另外，上屏LVDS插座匹配地址电阻发生变化也会出现花屏故障，如长虹生产的LS07、LS08、LS09机芯上屏插座均设计有许多脚，这些电阻有的是定义LVDS上屏格式的。花屏故障也有可能是替换主板时，用于替换的主板LVDS插座的格式定义电阻的状态与原主板的状态不一致造成的。故检修花屏替换主板前，要观察原主板上屏插座各脚所接的元件状态，新换的主板要恢复成原主板的状态，并将软件升级成原主板的版本，故障才能排除。如长虹LS08机芯生产的LT3218同机型使用不同屏时，上屏插座处电阻R7.32、R731、R430、R729、R728、R704、R708状态就不同，见下表。换主板时，需考虑这些地址电阻是否接入电路。如果地址电阻改正确后仍出现花屏，可考虑进入总线调整屏参，再考虑软件升级。

　　花屏故障也可能是因为LVDS扁平插座金属头氧化或者LVDS处插座漏电所致，因为LVDS信号运行频率非常高，金属头氧化或者LVDS处插座漏电相当于改变了LVDS插座匹配参数，最终表现出花屏故障。如长虹的LT26510产品，插座CN404(27)脚漏电就会表现花屏故障。

　　现在的液晶电视存储器存储量增大了，能够将各种屏对应的软件保存在程序块（也叫“FLASH”块）中。替换主板时，同机芯要与不同屏配合，只需按一定程序启动相应指令便能调出相应屏程序，使主板输出的LVDS信号标准与逻辑板要求的一致，这样，花屏、倒立等故障就排除了。如长虹LS10机芯—LS29机芯基本上都可以通过进入总线状态调整屏参来解决此问题。当然，只能通过将软件升级至该机屏所需要的软件版本才能解决问题。如长虹LS20A机芯出现花屏故障时，调整屏参PANELSEL状态通常可以解决问题。

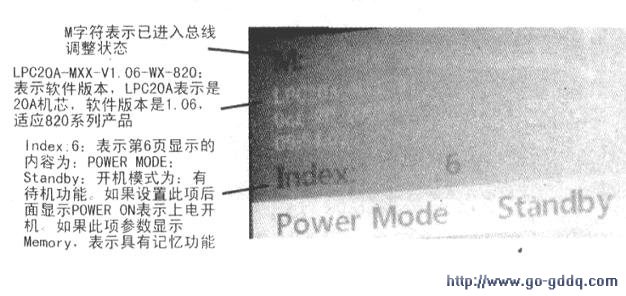

　　此机芯进入总线状态的方法是：在TV状态下，将音量调为ov．按静音3s以上，再同时按本机菜单键，屏幕上显示红色的M字符表示已进入总线调整状态，见下图。进入总线调整状态后，按本机遥控器的P+、P-键并配合V+、V-键选到Index:2:PANELSEL(屏参选项)，再根据本身使用的屏型号，结合主板标贴上的24个数字中的第13—15位显示的数字(如235，查找235对应的屏的型号应该是V470Hl-L08的屏）．找到主板本身应该执行的屏的状态，再按音量v+或V-(OK键处左右箭头键)，选择屏参为V470Hl-L08即可。按音量键时，屏幕上显示的屏参可能有LG-LV420WX7(42英寸LG屏l、LG-LV370B1（37英寸LG屏）、AUO-LV37HW02(AUO屏，37英寸)等参数，可以选择屏参，直到花屏、图像倒置或中心偏移故障排除。如果用户在使用过程中经常出现屏参变化，就需要替换EEPI0OM或FLASH块了。如LS20A机芯常出现图7所示的故障时，只要将U23由原型号AT24C64更换为M24C64-MN6T的存储器，就能彻底排除。
