DSP芯片具有处理速度快、灵活、精确、抗干扰能力强、体积小及可靠性高等优点，可满足对信号快速、精确、实时处理及控制的要求。本文基于DSP TMS320VC5509A[1] (以下简称VC5509A)和TLV320AIC23B[2](以下简称AIC23B)，成功研制出了一种可独立运行和上电自举加载程序的多通道音频信号处理平台。该平台已经应用于课题组研发的数字式抗噪耳罩项目中，结合经典有源噪声控制算法，经测试对单频噪声降噪明显。
　1 平台总体结构和系统框架

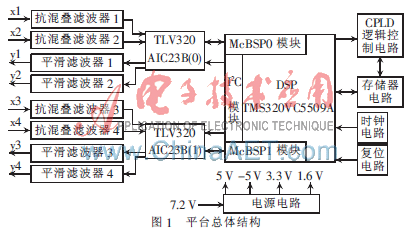

　平台总体结构如图1所示。其硬件电路包括DSP芯片VC5509A、电源电路、时钟电路、手动复位电路、CPLD逻辑控制电路、存储器电路、AIC23B接口及其外围电路等。该处理平台在设计时，考虑到了以下几个方面的设计要求：(1)运算量。采用了高性能的VC5509A DSP芯片，处理速度为144 MIPS，可快速实现适用于数字信号处理的复杂算法。(2)接口。采用了两片内部集成ADC和DAC的AIC23B，可实现四通道音频信号输入和输出。(3)功耗。采用低功耗设计，选用了低功耗贴片封装的元器件，以延长电池的使用时间、减小平台的体积和重量。

　平台具有在线系统仿真、自举加载程序等功能，同时还有调试方便、稳定性好、精度高等优点。
　2 平台电路设计
　2.1 电源电路设计
　平台由7.2 V锂电池供电，有4种典型电源：VC5509A处理器的I/O电源3.3 V、内核电源1.6 V、模拟电路所需的±5 V电源。为达到电源设计要求，将7.2 V的锂电池电压降到5 V，+5 V电源产生电路如图2所示。利用MAX660将+5 V电源转换为-5 V输出，-5 V电源产生电路如图3所示。采用具有上电复位和监控功能的TPS767D301电源芯片，产生3.3 V和1.6 V电源，如图4所示。
