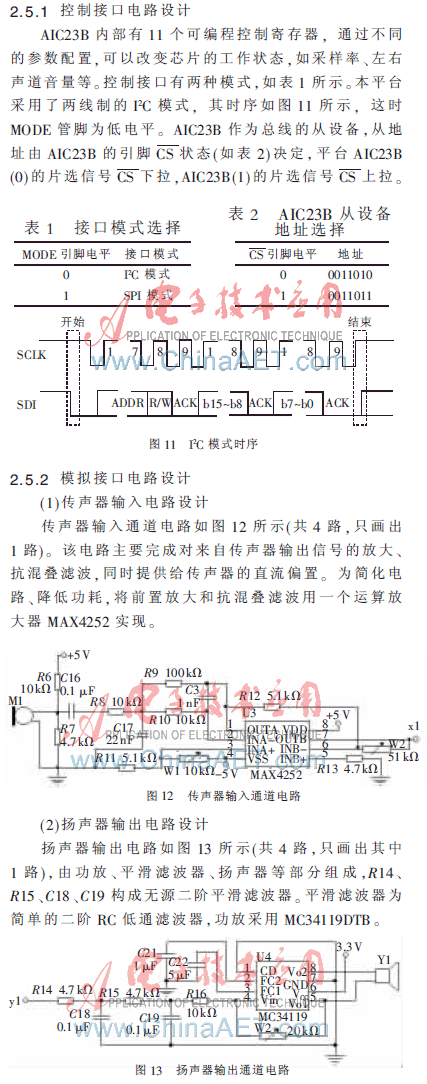

2.5.3 数字音频接口电路设计
　AIC23B支持四种音频接口模式：右判断模式、左判断模式、I2S模式和DSP模式。AIC23B的数据接口一般采用I2S(Inter-IC Sound)和DSP模式。I2S总线是Philip公司为数字音频设备之间的音频数据传输而制定的一种总线标准。这两种模式均可以方便地与VC5509A的McBSP相连接。平台采用了DSP模式与McBSP实现无缝连接，且用AIC23B作为主设备，主设备时钟由一个12 MHz的石英晶振提供，两个12 pF的电容滤波。

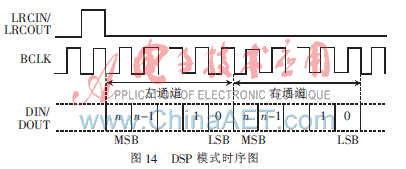

　在DSP模式下，AIC23B引脚LRCIN和LRCOUT必须连接到McBSP的帧同步信号上。在LRCIN或 LRCOUT的下降沿开始发送数据，先发送左通道信号字，紧接着发送右通道信号字。DSP模式时序如图14所示。信号字的长度由IWL寄存器决定，唯一要注意的是McBSP的发送与接收时钟均由AIC23B提供。

　本文以VC5509A为核心，成功地设计了一个多通道音频信号处理平台。该平台性能高、体积小、功耗低、便于携带和使用，且价格低，基于本平台的一个全数字式有源抗噪声耳罩成本不足400元(而目前国外公司类似产品售价达上千美元)。利用该平台可实现前馈、反馈和复合消噪算法。用经典的FLMS算法对该平台进行了初步实验，结果表明，源噪声为单频噪声时，在80～700 Hz范围以内，降噪效果明显。
