PWM调光是一种利用简单的数字脉冲，反复开关白光 LED驱动器的调光技术。应用者的系统只需要提供宽、窄不同的数字式脉冲，即可简单地实现改变输出电流，从而调节白光 LED 的亮度。PWM 调光的优点在于能够提供高质量的白光，以及应用简单，效率高！例如在手机的系统中，利用一个专用 PWM 接口可以简单的产生任意占空比的脉冲信号，该信号通过一个电阻，连接到驱动器的 EN 接口。多数厂商的驱动器都支持PWM 调光。

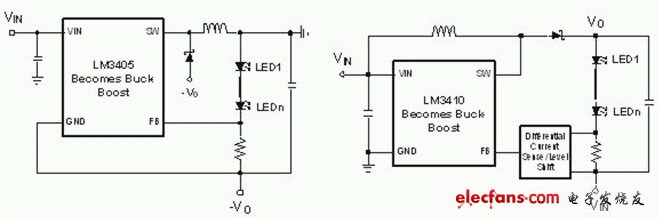

　　不管用Buck, Boost, Buck-Boost还是线性调节器来驱动LED，它们的共同思路都是用驱动电路来控制光的输出。一些应用只是简单地来实现“开”和“关”地功能，但是更多地应用需求是要从0到100%调节光的亮度，而且经常要有很高的精度。设计者主要有两个选择：线性调节LED电流（模拟调光），或者使用开关电路以相对于人眼识别力来说足够高的频率工作来改变光输出的平均值（数字调光）。使用脉冲宽度调制（PWM）来设置周期和占空度（图1）可能是最简单的实现数字调光的方法，并且Buck调节器拓扑往往能够提供一个最好的性能。

图1：使用PWM调光的LED驱动及其波形

　　推荐的PWM调光

　　模拟调光通常可以很简单的来实现。我们可以通过一个控制电压来成比例地改变LED驱动的输出。模拟调光不会引入潜在的电磁兼容/电磁干扰（EMC/EMI）频率。然而，在大多数设计中要使用PWM调光，这是由于LED的一个基本性质：发射光的特性要随着平均驱动电流而偏移。对于单色LED来说，其主波长会改变。对白光LED来说，其相关颜色温度（CCT）会改变。对于人眼来说，很难察觉到红、绿或蓝LED中几纳米波长的变化，特别是在光强也在变化的时候。但是白光的颜色温度变化是很容易检测的。

　　大多数LED包含一个发射蓝光谱光子的区域，它透过一个磷面提供一个宽幅可见光。低电流的时候，磷光占主导，光趋近于黄色。高电流的时候，LED蓝光占主导，光呈现蓝色，从而达到了一个高CCT。当使用一个以上的白光LED的时候，相邻LED的CCT的不同会很明显也是不希望发生的。同样延伸到光源应用里，混合多个单色LED也会存在同样的问题。当我们使用一个以上的光源的时候，LED中任何的差异都会被察觉到。

    LED生产商在他们的产品电气特性表中特别制定了一个驱动电流，这样就能保证只以这些特定驱动电流来产生的光波长或CCT。用PWM调光保证了LED发出设计者需要的颜色，而光的强度另当别论。这种精细控制在RGB应用中特别重要，以混合不同颜色的光来产生白光。

　　从驱动IC的前景来看，模拟调光面临着一个严峻的挑战，这就是输出电流精度。几乎每个LED驱动都要用到某种串联电阻来辨别电流。电流辨别电压（VSNS）通过折衷低能耗损失和高信噪比来选定。驱动中的容差、偏移和延迟导致了一个相对固定的误差。要在一个闭环系统中降低输出电流就必须降低VSNS。这样就会反过来降低输出电流的精度，最终，输出电流无法指定、控制或保证。通常来说，相对于模拟调光，PWM调光可以提高精度，线性控制光输出到更低级。

　　调光频率VS对比度

　　LED驱动对PWM调光信号的不可忽视的回应时间产生了一个设计问题。这里主要有三种主要延迟（图2）。这些延迟越长，可以达到的对比度就越低（光强的控制尺度）。

图2：调光延迟

　　如图所示，tn表示从时间逻辑信号VDIM提升到足以使LED驱动开始提高输出电流的时候的过渡延迟。另外，tsu输出电流从零提升到目标级所需要的时间，相反，tsn是输出电流从目标级下降到零所需要的时间。一般来说，调光频率（fDIM）越低，对比度越高，这是因为这些固定延迟消耗了一小部分的调光周期（TDIM）。fDIM的下限大概是120Hz，低于这个下限，肉眼就不会再把脉冲混合成一个感觉起来持续的光。另外，上限是由达到最小对比度来确定的。

　　对比度通常由最小脉宽值的倒数来表示：

CR = 1 / tON-MIN : 1

　　这里tON-MIN = tD + tSU。在机器视觉和工业检验应用中常常需要更高的PWM调光频率，因为高速相机和传感器需要远远快于人眼的反应时间。在这种应用中，LED光源的快速开通和关闭的目的不是为了降低输出光的平均强度，而是为了使输出光与传感器和相机时间同步。
