多数情况下，输入噪声越低越好，但在某些情况下，输入噪声实际上有助于实现更高的分辨率。这似乎毫无道理，不过继续阅读本指南，就会明白为什么有些噪声是好的噪声。

　　折合到输入端噪声(代码跃迁噪声)


　　实际的ADC在许多方面与理想的ADC有偏差。折合到输入端的噪声肯定不是理想情况下会出现的，它对ADC整体传递函数的影响如图1所示。随着模拟输入电压提高，"理想"ADC(如图1A所示)保持恒定的输出代码，直至达到跃迁区，此时输出代码即刻跳变为下一个值，并且保持该值，直至达到下一个跃迁区。理论上，理想ADC的"代码跃迁"噪声为0,跃迁区宽度也等于0.实际的ADC具有一定量的代码跃迁噪声，因此跃迁区宽度取决于折合到输入端噪声的量(如图1B所示)。图1B显示的情况是代码跃迁噪声的宽度约为1个LSB(最低有效位)峰峰值。

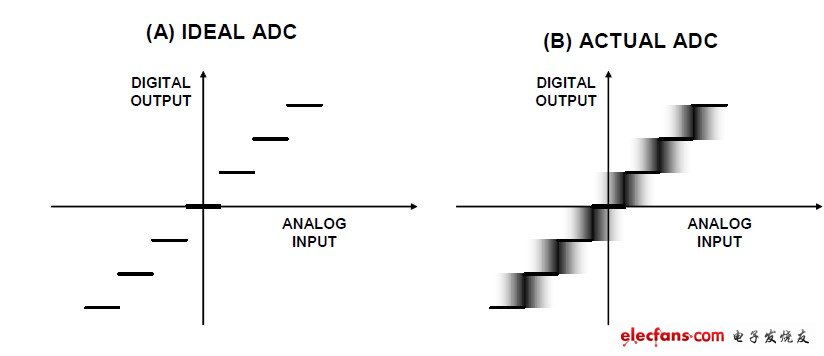

　　图1:代码跃迁噪声(折合到输入端噪声)及其对ADC传递函数的影响

　　由于电阻噪声和"kT/C"噪声，所有ADC内部电路都会产生一定量的均方根(RMS)噪声。即使是直流输入信号，此噪声也存在，它是代码跃迁噪声存在的原因。如今通常把代码跃迁噪声称为"折合到输入端噪声",而不是直接使用"代码跃迁噪声"这一说法。折合到输入端噪声通常用ADC输入为直流值时的若干输出样本的直方图来表征。大多数高速或高分辨率ADC的输出为一系列以直流输入标称值为中心的代码(见图2)。为了测量其值，ADC的输入端接地或连接到一个深度去耦的电压源，然后采集大量输出样本并将其表示为直方图(有时也称为"接地输入"直方图)。由于噪声大致呈高斯分布，因此可以计算直方图的标准差σ,它对应于有效输入均方根噪声。参考文献1详细说明了如何根据直方图数据计算σ值。该均方根噪声虽然可以表示为以ADC满量程输入范围为基准的均方根电压，但惯例是用LSB rms来表示。

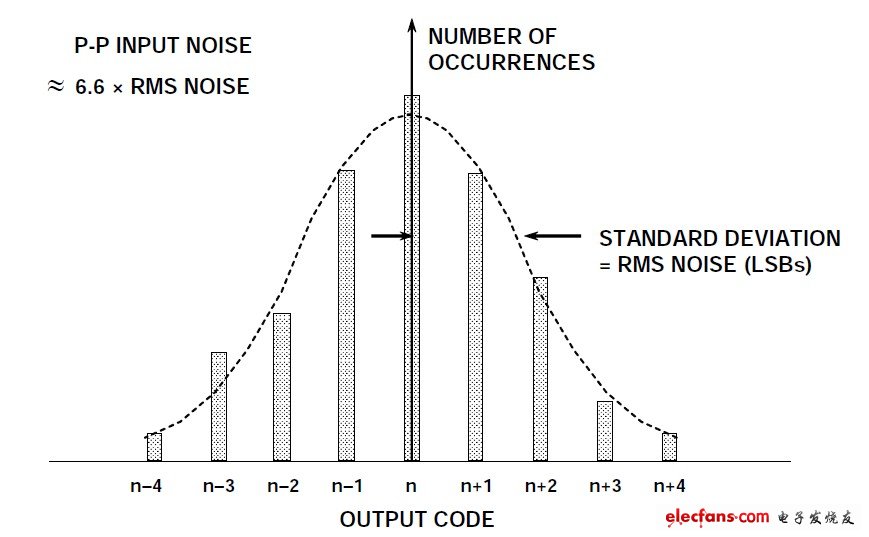

　　图2:折合到输入端噪声对ADC"接地输入端"直方图的影响(ADC具有少量DNL)

　　虽然ADC固有的微分非线性(DNL)可能会导致其噪声分布与理想的高斯分布有细微的偏差(图2示例中显示了部分DNL)，但它至少大致呈高斯分布。如果DNL比较大，则应计算多个不同直流输入电压的值，然后求平均值。例如，如果代码分布具有较大且独特的峰值和谷值，则表明ADC设计不佳，或者更有可能的是PCB布局布线错误、接地不良、电源去耦不当(见图3)。当直流输入扫过ADC输入电压范围时，如果分布宽度急剧变化，这也表明存在问题。

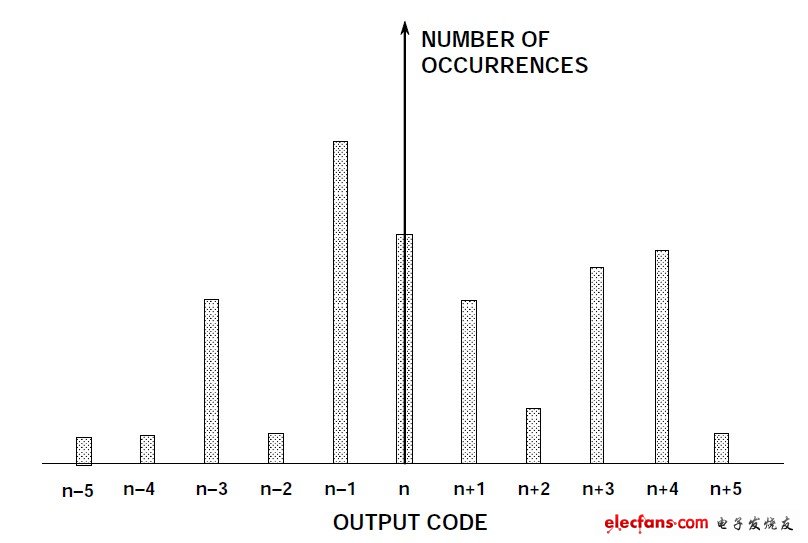

　　图3:设计不佳的ADC和/或布局布线、接地、去耦不当的接地输入端直方图
