基于CC2480的土壤温度和水分梯度测量系统
来源:本站整理  作者:佚名  2011-11-06 10:33:54



    摘要:介绍了一种通过ZigBee无线数据传输方法来自动采集土壤温度和水分梯度数据的测量系统。详细介绍了以MSP430F149为主控制器,通过与ZigBee协处理器CC2480的交互通信,实现土壤温度和水分梯度测量节点的大规模智能化网络布局。最终数据采集节点通过GPRS公共信道或有线传输至数据接收终端。与传统的单点地表测量系统相比,本测量系统具有布置灵活、自动连续、低功耗、测量结果精度高等特点,为农田监测、水土保持、环境保护等领域提供了可靠、有效的监测手段。
关键词:ZigBee;水份梯度;MSP430F149;智能化;CC2480

    引言
    长久以来,土壤的温度、水分一直是农业研究领域的重点研究对象。作为土壤的两大基本属性,土壤温度、水分的细微变化都会对农作物的生长产生极大的影响。很多研究表明,在土地水土保持、农业节水灌溉、土壤的肥力调配、大范围的局地性气候变化和生态环境保护诸多研究领域中,土壤温度、水分的时空性变化也是极为重要的两个参考性因素。因此,在农业、环境科学、气象等多个研究领域中,都把土壤温度、水分作为研究观测的基本对象。
    由于我国的地理环境情况复杂,各地区数据观测水平参差不齐,导致土壤温度、水分的数据来源比较匮乏,数据汇总难度较大。传统的测量方式获取的土壤温度和水分数据,在测量精度、数据采集量、可靠性方面远远不能满足现今高精度、网络化、智能化的测量需求。与此同时,传统的土壤温度、水分测量仪器也只能测得单一的土壤表层的温度、水分数据,缺乏能够在大范围区域和土壤的垂直梯度方向上完整、实时、自动连续测量土壤温度、水分的方法和仪器。
    随着现代工业自动化技术的不断进步,ZigBee无线通信技术的发展日益成熟,其被广泛应用于无线传感器测量网络、自动气象站、智能交通、智能家居等众多领域。ZigBee无线通信技术的低功耗、短距离、低成本、布网灵活等特点十分适合用于需要自动连续采集数据、局域分布测量、大范围联网数据处理的测量场合。通过ZigBee无线网络可以方便地实现多个土壤温度、水分传感器的分散布局,从而可以方便地实现土壤测量参数的收集处理。

    1 系统设计原理及结构
    系统的前端数据采集包括土壤温度、水分传感器若干组,具体根据测量的区域范围大小来定。每组传感器在待测土壤垂直梯度方向上以每隔20 cm间距依次布局7~8个左右的传感器。在待测土壤区域垂直挖掘出一个深度d≥1.5 m的圆柱形深坑。同时将传感器通过类似于卡座

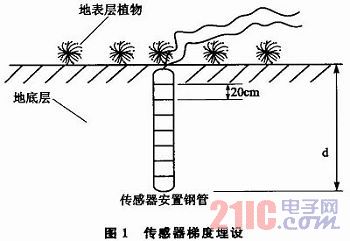

固定于直径小于深坑的不锈钢圆管之中,在埋置不锈钢圆管时先在管外埋土,最后往不锈钢圆管内注入土壤。传感器梯度埋设如图1所示。



    土壤温度和水分传感器信号分别经过前端信号的放大和采样电路送至各个传感器节点上的模数转换通道进行A/D转换。为了实现多路的土壤梯度温度、水分测量,传感器节点通过单片机引脚信号来控制多路模拟开关,实时自动选择所需转换的通道。

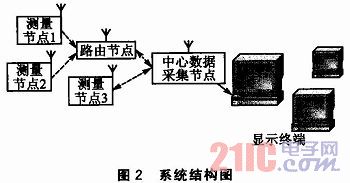

    每组传感器节点自动地建立一个网络,整个无线网络拓扑选用星型网络结构,该网络结构方便、可靠,可由中心采集节点完成对周围传感器节点的数据集结。在自建立网络完成后,传感器节点与采集节点建立绑定关系,周期性的向采集节点发送数据。传感器节点在固定时间内没有收到采集节点的应答消息时能自动重组网络,重新寻找新的采集节点。同时,可通过全功能路由节点来实现数据的接力传递,来扩大整个数据采集范围。最终采集节点将数据进行内部存储,对所得数据进行相关的校正处理,提升其测量精度,得出理想可靠的实时数据。按照行业规范的统一数据传输格式调制数据,最终通过GPRS模块或者RS232/RS485通信接口传送至数据显示终端进行观测分析。系统结构图如图2所示。
