在图3中,u(i,j),u(i+1,j),u(i,j+1),u(i+1,j+1)表示控制表中4个任意相邻的控制输出点。横向为实际测量压强e的变化方向,纵向为压强给定值与压强测量值偏差△e的变化方向。
设某一时刻的输入为u’(e,△e),如图3所示:u’在查询表4个相邻点之间的较小范围内可以采用分段线性插值,即
式中,ηmn为权系数。根据模糊控制器的设计规则,加权的权系数定义应该满足以下原则:
3 分段线性插值模糊控制器的PLC实现方法
3.1 程序设计流程图

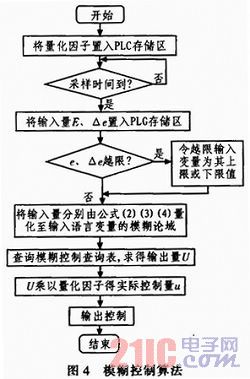

模糊控制流程如图4所示。
