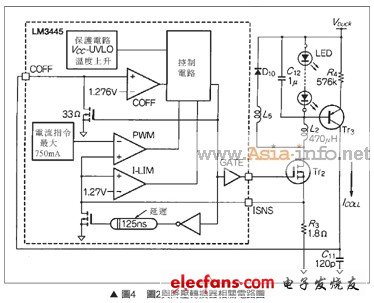

图4是降压转换部位相关电路图，由图可知它是由切换用FET Tr2、电感L2、续流二极管D10构成降压转换部主要电路，除此之外电流复归用电阻器R3、决定FET OFF时间的电容器C1、充电电路Tr3、R4、吸收波动电流的电容器C12、LM3445的内部结构，锁定转换器的动作，细节忽略不详述。图中的L5是磁珠电感，它可以抑制续流二极管D10的逆回复电流。
Tr2 ON时，流入L2的电流取决于输入电压Vbuck与LED电压VLED两者的电压差，最差情况LED的顺电压下降为3.99V，8个LED串联需要31.9V。流入Tr2的电流除了受到电流指令最大值750mA的限制之外，有关对短路等异常电流的保护，本电路备有电流限制器功能，不过Tr2正确动作的代价是输入电压最大值有极限。
IC内部的起动电路一旦开始动作，GATE信号变成H，就会使Tr2 ON进入行程。LM63445即使ON，电流的检测不会以一定时间进行，IC内部的125ns延迟时间内，电流检测电阻R3的电压R3，利用内部FET持续限制在0V，PWM与I-LIN两转换器的输入维持L状态，这样的设计主要目的是考虑Tr2 ON时，二极管D10的逆向回复电流很大，避免瞬间迁移至GATE信号变成OFF状态，转换器可能无法起动。

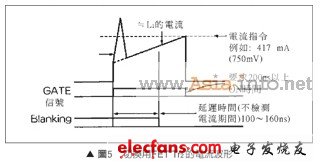

延迟时间内Tr2 ON时电流的过渡变化，Tr2的电流与L2一旦相同，就进入检测L2电流变化的行程，该电流检测功能有所谓无效时间，因此降压转换器的输入电压最大值时，为确实保障此延迟时间，如图5所示要求最小200ns的ON时间。延迟时间之后随着直线上升的L2电压，R3的电压也直线上升，该电压经过电流感测端子ISNS输入至PWM转换器，一直到电压到达电流指令值为止，GATE信号维持ON状态。评鉴基板的电流检测用电阻R3大约1.8Ω，PWM的电流指令值最大值，750mV时为417mA，延迟时间与温度有依存关系，大约100～160ns。
PWM转换器进行IC内部产生的电流指令值与R3电压比较，R3的电压超过电流指令值，H的信号经过内部控制电路使GATE信号OFF。此外本电路还设置PWM转换器不动作时的I-LIM转换器，超过1.27V峰值会使GATE信号OFF抑制电流。Tr2 OFF时L2的电流移至D10，L2则以LED的一定电压开始再设定(reset)，L2的电流呈直线性衰减，磁束则被再设定(reset)。评鉴基板的此OFF时间取决于LED的电压，主要理由在动作范围，希望优先正确进行L2的磁束再设定。
决定OFF时间的电容器C11与定电流电路Tr3、R4，定电流电路利用LED的顺向电压，配合LED的电压使电流流动C11，C11的电压呈直线性上升，利用该电压与时间呈比例的特性。定电流电路的动作非常简单，配合LED的顺定下降电流流入R4，Tr3的基准电流配合Tr2的增幅率电流流动，由于流入Tr3集极(collector)的电流与流入R4的电流几乎相同，因此C11内部有一定电流流动，该电压呈直线性上升，C11的电压被输入至LM3445的COFF则进入COFF的比较器(Comparator)，电压一旦超过1.276V基准电压，再度使GATE信号移转至ON状态，换言之OFF时间是与LED的电压呈比例的值。
综合上记结论可知，GATE信号ON时IC的COFF输入，亦即C11在IC内部以33Ω的阻抗值短路，此时C11的电压几乎维持0V，一旦进入OFF行程就开始对C11定电流充电，亦即开始时间计数。接着以评鉴基板为例试算OFF时间。
假设：
由此可之电感L2的再设定时间大约3.2μs。电感L2的再设定电压是LED的电压VLED，它是一定值。电流直线性下降，持续到FET的下个ON为止。L2的电流变成连续的条件(不会变成0)，该电流的变化成份，反而变成LED的波动电流成份。
假设：
OFFB时间=3.2μS
L2=470μH
如此一来就可以求得波动电流：
接着试算ON时间，ON时转换器的输入电压Vbuck与LED的电压VLED的电压差施加于L2，此处计算该波动电流186mA的变化时间，假设：

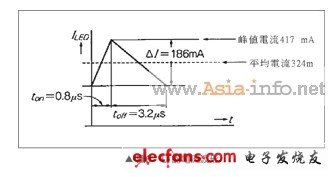

图6是根据电路定数计算的L2最大电流波形，使用的LED最大平均电流为350mA，如果根据评鉴基板的定数计算，转换器的公称动作频率变成：
