测试电路测试条件与测试结果分别如下：

　　测试条件

　　˙输入电压：AC80V

　　˙通流角度：450以下，900附近，1350以上

　　˙测试部位：TP3----V+→整流端的电压

　　TP4----Vbuck→埋谷电路输出电压

　　Tr1----源极端子→BLDR输入

　　TP15----GATE信号

　　TP16----R3电压(检测电流)

　　测试结果与考察

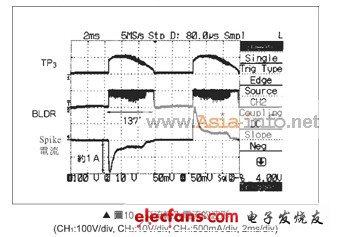

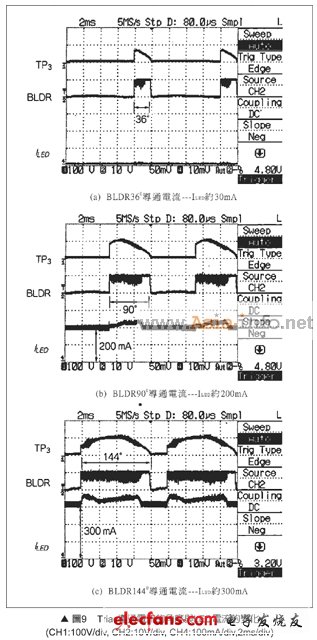

　　图9是双向交流触发三极体导通电流的角度与LED电流的变化测试结果，根据测试结果可知双向交流触发三极体未通电领域，一直到所有通电领域都非常稳定动作。图10是交流输入电流的波形，虽然流入填埋电路C7、C9的充电电流非常显眼，不过它可以利用滤波器L3、L4抑制，比所谓的电容输入电路更优秀。

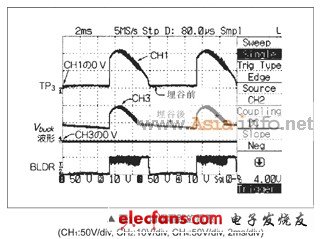

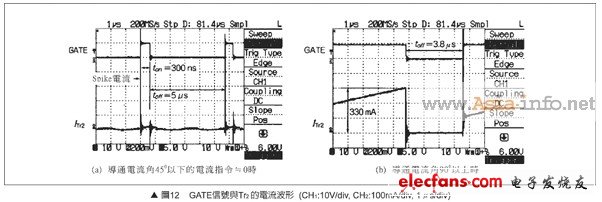

　　图11是埋谷电路的电压波形;图12是GATE信号与Tr2的电流(R3的电压)波形，由图可知LED的电流几乎是0V，大约是300mA的数据，Tr2的OFF时间则与流入LED的电流值，亦即LED的电压有依存关系，电流很小、OFF时间延长，反过来说电流很大、OFF时间缩短。此外Tr2的ON时间取决于流入LED的电流与填埋电路的电压，埋谷电压很低、Tr2的ON时间变长，转换器的动作频率大幅变化，因此选择输入滤波器时必需列入考虑。ITr2的的GATE信号ON时，突出状电流流动，碍于篇幅限制省略定量评鉴结果，评鉴基板设有保险丝与电感L5。

　　结论

　　随着LED芯片电光转换效率的提升，制作成本却持续下跌，使用LED光源的照明灯具逐渐取代传统荧光灯与白热灯泡，开发LED灯泡专用调光器的同时，市场要求能够沿用白热灯泡调光器的声浪也日益高涨，传统白热灯泡的调光器，使用结构简易的双向交流触发三极体位相控制，由于白热灯泡主要是透过钨丝高温发光，因此双向交流触发三极体的位相控制，无电压时段也不会产生闪现象烁。

　　光源变成LED方式时，相同的双向交流触发三极体位相控制，频率是一般商用频率2倍，受到无电压时段的影响，LED Lamp容易出现闪烁现象，有鉴于此美国国家半导体公司开发，可以直接连接双向交流触发三极体的调光电路，以及几乎完全不会发生闪烁现象的LED驱动IC LM3445，透过此专用LED驱动IC，就能够轻易实现沿用白热灯泡调光器的目标。
