有线电视光缆工程设计图纸．广电行业还没有具体详尽的规范，笔者结合HFC网络双向改造光缆工程的实践，谈谈绘制光链路结构图、光缆芯数、长度图、光缆色谱图，光缆路由图、光缆施工图等图纸的经验体会，与同行交流。
做好工程设计图纸的编制，是光缆网络建设及运行维护的重要前提和保证。
有线电视光缆工程的设计图纸主要包括光链路的结构、光节点的位置、光缆路由、芯数和长度、光缆色谱、光发射机的输出光功率、光接收机的输入光功率、光纤配线架的编号、光分路器的规格等基本内容。
笔者所在的单位于2005年开始进行HFC双向网络的改造，笔者使用AutoCAD软件，摸索出一些较为实用的做法，阐述如下。

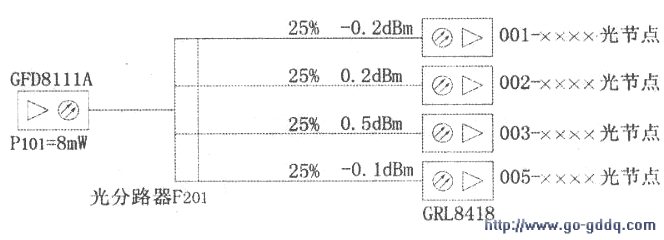

1、光链路结构图
包含光发射机的输出光功率、型号，光接收机输入光功率、型号，光分路器的型号、编号（见下图）．应标注编号和光节点名称以方便查找。
2、光缆芯数、长度图
包含光节点的名称、编号、光接，续盒的位置、光缆芯数和长度（见下图)。@表示前端机房，实线表示架空光缆，虚线表示地埋光缆，口表示管道井，◎表示光接续盒 表示电杆。
