一台九洲DVC-7058型有线电视高清数字机顶盒，用户称：前几天该机顶盒出现有时能开机、有时不能开机现象，一旦开机，则一切正常。这几天开机越来越困难，现在完全不能开机了。
    通电试机，面板指示灯不亮（在正常情况下，开机时红灯亮，待机时黄灯亮），按遥控器的开／待机键无反应。拆机检查，发现该机开关电源是以A6051 M（内置振荡电路和650V的MOSFET开关管，最大输出功率为16W）为核心组成，输出3.3VS、3.3V、5V和12V电压。上电测得3.3VS电压为3.12V，基本正常，但3.3V、5V和12V电压分别为0.66V 、0.02V和0.01 V，明显偏低；按遥控器的开／待机键，测得插座XS3的STB端的电压在0V与3.1V间跳变（但输出电压无变化），这说明微处理器输出了开／待机信号；拔下电源板与主板及面板的连接排线再测，输出电压仍不正常，据此排除负载短路的可能性，判断问题出在开关电源电路中。
    查看线路走向，发现开关变压器T2次级有4个独立绕组，并接有对应的整流、滤波电路。如果开关电源初级电路或稳压电路有问题，那么

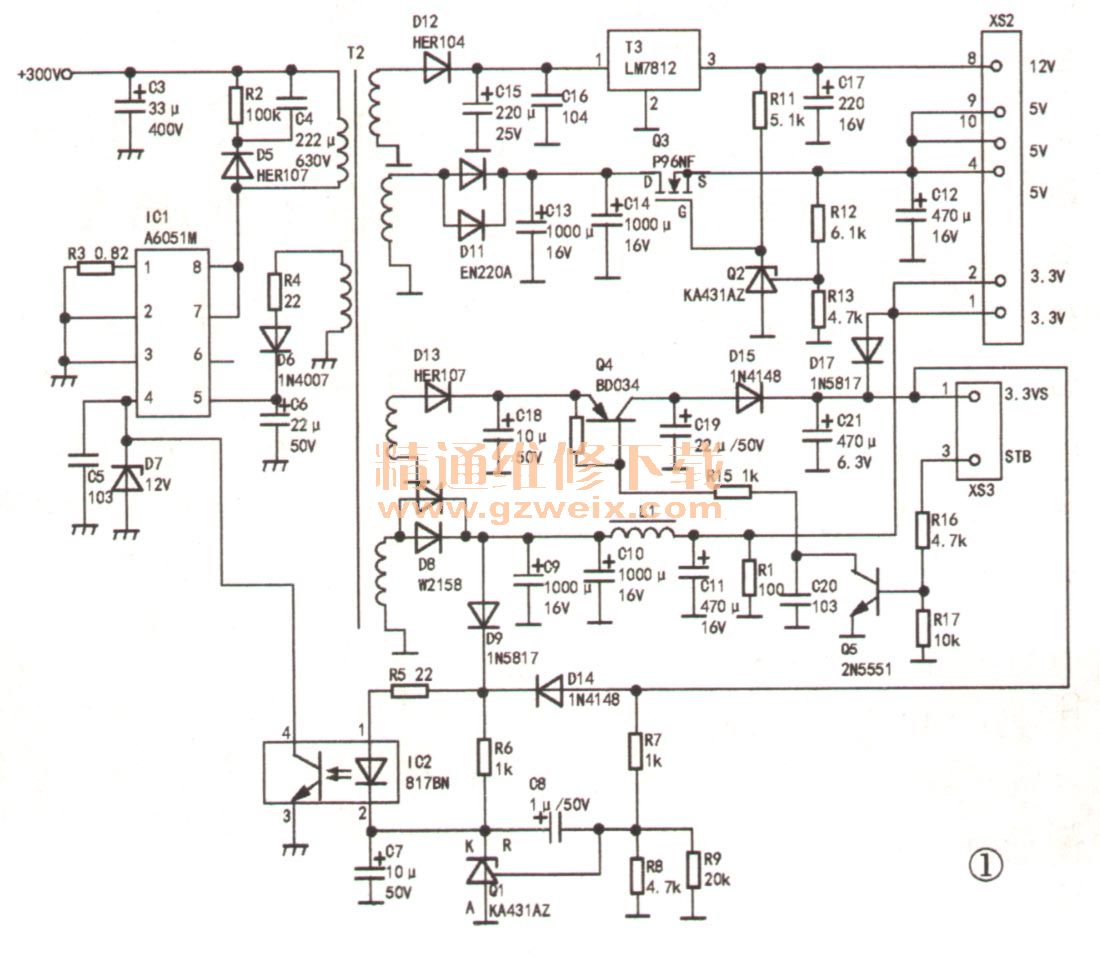

3.3VS电压为何基本正常？3.3V、5V和12V电压下降比例为何相差较大？为了一探究竟，特实绘出该机开关电源电路，如图1所示。

    在次级电路中，D12整流、C15滤波得到的电压经T3（LM7812）稳压为12V，从插座XS2的⑧脚输出，为主板上的音频放大电路供电；D11整流、C13和C14滤波得到的电压，经场效应管Q3开／关控制后输出5V电压（Q3的G极通过R11接12V输出端，即5V电压的输出与否受12V电压控制，只有在12V电压输出正常的情况下，才会输出5V电压），通过XS2的④、⑨、⑩脚为主板上的视频放大、调谐器等电路供电；D13整流、C18滤波得到的电压加到Q4的e极，Q4导通后（Q4受开／待机控制管Q5控制），其c极输出的电压经D15降压为3.3V，从XS3的①脚输出，为面板上的微处理器、遥控接收头等电路供电；D8整流、C9～C11滤波得到3.3V电压，一路从XS2的①、②脚输出，为主板上的主芯片、Flash等电路供电，另一路经D17降压后与3.3VS电压输出端相连。
    该电源稳压电路由三端精密稳压器Q1（KA431 AZ）、光电祸合器IC2（817BN）及ICI（A6051 M）的④脚内部电路组成。稳压取样点为3.3VS输出端，3.3VS电压通过分压电阻R7及R8 、R9分压后加到Q1的控制极（R）。当3.3VS电压升高时，则Q1的R极电压升高，Q1的K极电压下降，IC2的①、②脚内部的发光二极管发光增强，其③、④脚内部光敏三极管的导通程度加深，ICI的④脚电压下降，在ICI内部电路的作用下，开关管在一个周期内的导通时间缩短，则输出电压下降，以达到稳压目的，从而实现稳压控制；若3.3VS电压下降，其稳压过程与上述相反。
