3、光缆色谱图
　　
　　包含光纤配线架的法兰盘的编号、光缆束管排序和光纤的色谱。

　　由于每个光节点的光缆设计为6芯，为便于接续和维护，我们对18_48芯的光缆统一规定为每6芯为一个束管．48芯以上的光缆则统一规定为每12芯为一个束管（见下图），PX03-01-01表示光纤配线架第一排第一个法兰盘，光缆柬管以红营为第一管，绿管为最后一管，中间为白管，●表示在用的尾纤．0表示未用的尾纤。

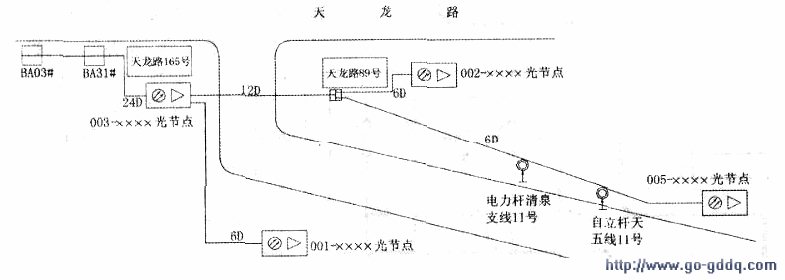

　　4、光缆路由图
　　
　　首先将城区地图转换为CAD格式的图形，保留主要街道和部分建筑的名称，然后以街道或建筑物名称为参照，将光节点的大致位置标注在图上，光节点之间直接连线表示光缆，同时标注光缆的芯数。

　　由于每个光节点有详尽的楼栋平面图和沿墙敷设的电缆路由图（在绘制光节点电缆路由图时，可新建一个名为“光缆路由”的CAD图层并绘出光缆路由）。对管道敷设的光缆，要标注光缆敷设起止的管道井号、有接续盒的管道井号、管道引上的管道井号和引上建筑物的名称；对杆路敷设的光缆，要标注光缆敷设起止的电杆号、有接续盒的电杆杆号、杆路引至建筑物的名称等（下见图）。

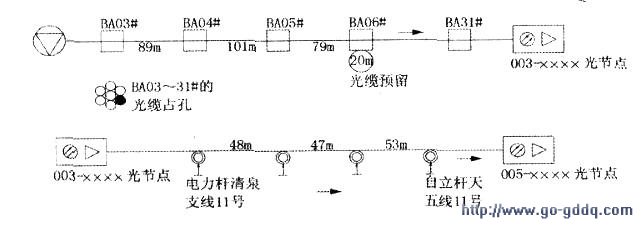

　　5、光缆施工图
　　
　　随着网络的建设发展，光缆路由图绘制的内容逐渐增多，作为资料保存会影响读取和写入的速度，所以并未标注所有管道井和杆路电杆。而光缆施工图则标注了每次进行光缆施工涉及的所有管道井号和杆路电杆号、井距、杆距、井内及杆上预留、井内光缆占用的管道孔（7孔的蜂窝管)等内容（见下图）。电杆杆路是直线时在图上也应保持在一条直线上，存在角杆时应将走向偏转。

　　6．其他标注
　　
　　制作塑料铭牌，标注光缆的芯数及起止地点和联系电话等，以区分同一路由的多条光缆
