(2)音频信号的处理
　　
　　HDMI数字音频信号进入MST9U88后，经数字音频分离、解码、D/A变换，产生出模拟音频信号。该路音频信号与上述五组音频信号在MST9U88内进行选择、音量控制、平衡控制、低　　音控制、高音控制、静音控制、均衡、立体声和环绕立体声处理后，一路从MST9U88(81)、(82)脚输出，经U39(LM358DT)音频放大，从AV插座J906输出。另一路从MST9U88(85)、(86)脚输出，经U38(LM358DT)音频放大后，送往伴音功放。

　　MST9U88(67)脚是内部音频处理电路的接地端，MST9U88(68)脚外接CA91、C72是内部音频处理电路中A/D变换电路参考电压的滤波电容．CA91、C72失效将引起噪声；MST9U88(69)脚外接CA109、C75是内部音频处理电路模拟电压滤波电容．CA109、C75失效将引起MST9U88无伴音输出，而出现无声故障。判断MST9U88内部音频处理电路是否有故障的方法是短接法，即将电视机输入的其中一路音频信号用电容短接到伴音功放输入端，若能从扬声器听到声音．说明MST9U88内部音频处理电路有故障：如果没有声音．说明MST9U88内部音频处理电路无故障。

　　(3)伴音功放电路　　
　　

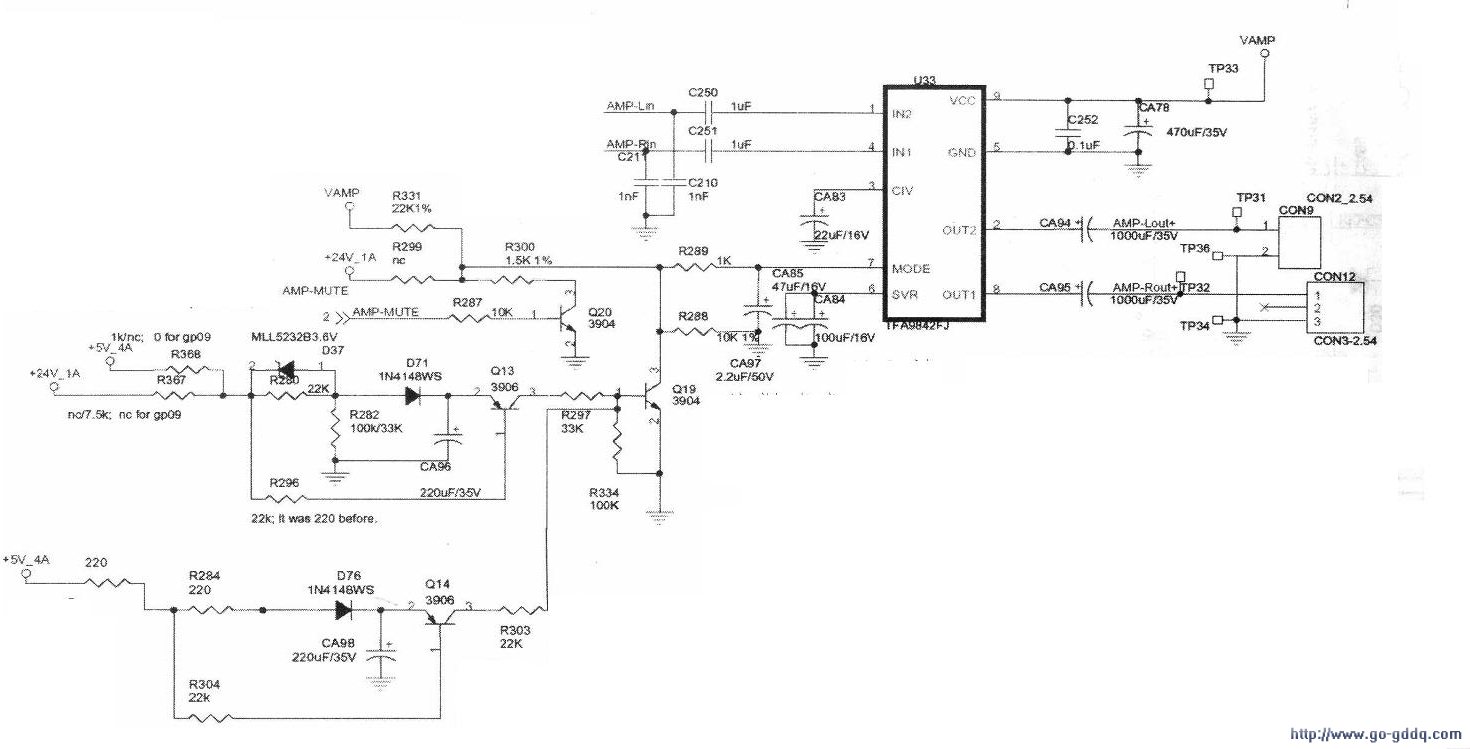

　　LS12机芯伴音功放采用TFA9842FJ(U33)，相关电路如下图所示。TFA9842FJ具备两个完全一样的音频功率放大器．其最大增益可达26分贝。

　　MET9U88(85)，(86)脚输出的音频信号AMP-Rout.AMPLout,别经R42.R44\C154\C176、R351、R272、L37、IA9的低通滤波，送人音频放大电路U38的(3)、(5)脚，经U38放大后，送至伴音功放TFA9842FJ(1)、(4)脚，叉经过功率放大．音频信号从U33(2)、(8)脚输出，经接插件CON09、CON12送到左右扬声器。

　　TFA9842FJ(7)脚为工作模式选择端．通常用于静音控制，它受主芯片MST9U88(185)脚控制。

　　MST9X88L(185)脚输出高电平时，Q20饱和导通，U33(TFA9842FJ)(7)脚变为低电平，伴音功放进入静音状态。MST9X88L(185)脚输出低电平时，Q20截止，U33(7)脚变为高电平，伴音功放正常输出伴音信号。另外Q13、Q14、Q19及其周围元器件等组成关机静音电路。
