3、图像信号信号处理电路
　　
　　IS12机芯图像信号处理电路大部分集中在主芯片U9（MST9X88L）中，另外还配有DDR动态帧存储器Ull（HY5DU281622ET-5）、HDMI解密信息存储器U35(24C04)。

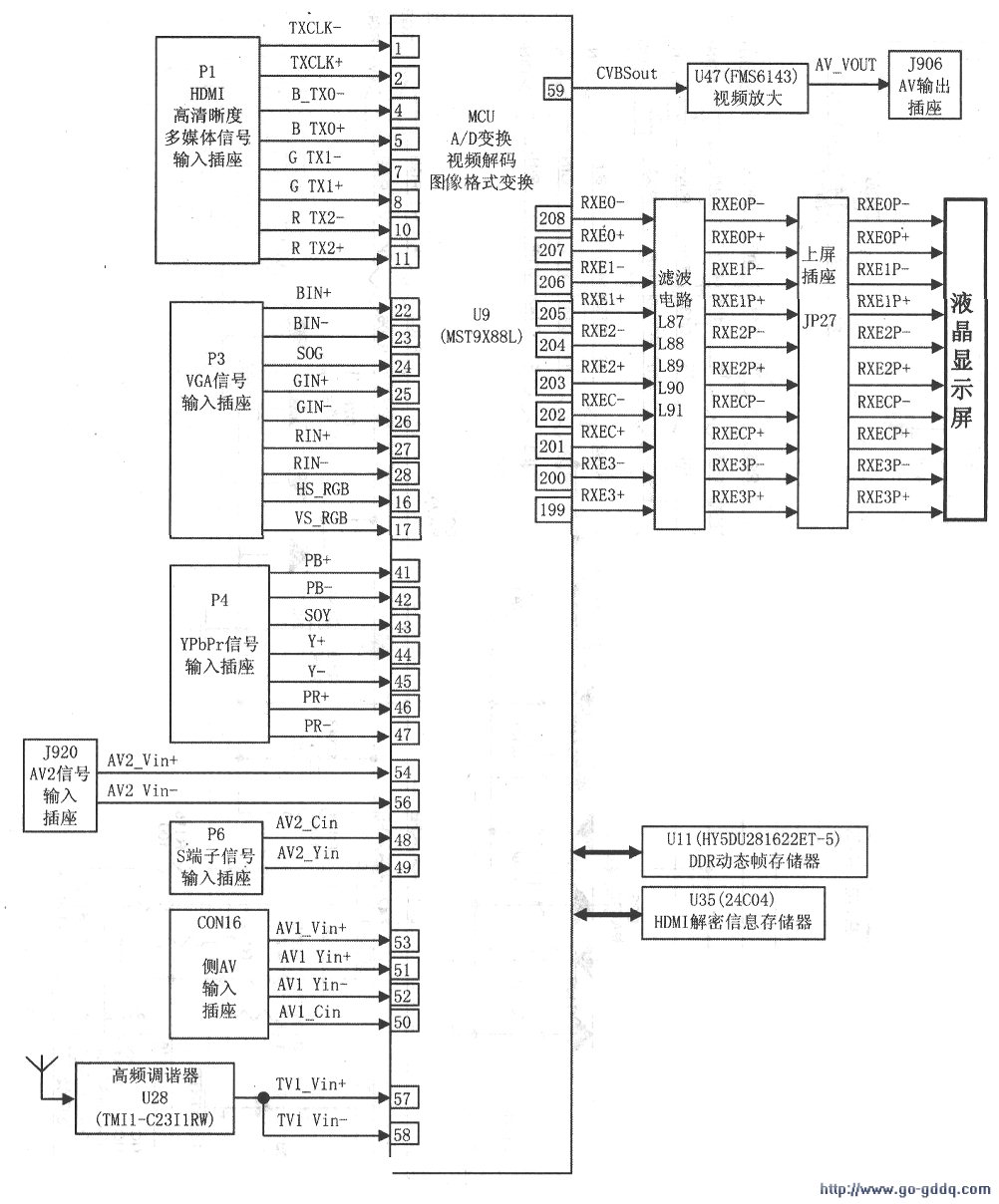

　　MST9X88L完成对图像信号源的选择，对图像信号的解码、隔行到逐行变换和输出格式变换：帧存储器HY5DU281622ET-5配合MST9X88L实现图像信号隔行到逐行的变换。LS12机芯图像信号处理电路基本组成框图如下图所示。

　　(1)视频图像信号的输入，与输入的各种伴音信号相一致．LS12机芯可以接收处理六种视频图像信号源。

　　第一种是TV视频图像信号。从高频调谐器U28(10)脚输出的TV视频图像信号TVl-V，经过C190、C191、L64、R193组成的低通滤波器滤波，由C95、C96耦合至MST9U88(7)、(58)脚。

　　第二种是带S端子的AV1输入信号，它们是从侧面AV板输入的。侧面AV板输入的AVl-V视频信号或S端子亮色信号AVI-Y、AVI-C通过接插件CON16转接，再分别经低通滤波以及C86、C89、C90、C91耦合至MST9U88(53)、(52)、(51)、(50)脚。低通滤波电路由C185、C186、L61、R187、C182、C183、L59、R171、C178、C177、L57、R165以及D42、D44、D46等组成。D42、D44、D46是起保护的稳压二极管．当输入信号幅度过高或有静电时，D42、D44、D46会反向击穿，保护主芯片MST9U88。

　　第三种也是带S端子的AV视频图像信号输入端。其中从插座J920输入的AV2-V视频信号，经C196、C197、L68、R2l0低通滤波，由电容C92、C94耦合送至MST9U88(54)、(56)脚。S端子P6输入的亮度信号AV2_Yin经C215、C217、L78、R230低通滤波，由电容C85耦合送至MST9U88(49)脚；S端子输入的色度信号AV2_Cin经C207、C208、L76、R225低通滤波，由电容C84耦合送至MST9U88(48)脚。

　　第四种是在VGA状态下．计算机声卡输出的视频信号VGA-B、VGA-G、VGA-R从P3插座输入，它们分别经电阻R95、R96、R97隔离、电容C133~C135耦合，送至MST9U88(22)、(23)、(25)~(28)脚，如下图所示。双向限幅二极管D24~D26起保护作用．防止因静电或输入电压异常损坏集成块。行、场同步信号从接插件P3(13)、(4)脚输入，经电感LA1、LA2、电阻R105.R106送至主芯片MST9U88L(16)、(17)脚。R102—R104、C137、C141、C142是RCB输入信号参考地电位的外接元件。双向限幅二极管D27、D28起保护作用。存储器U16(24C02)是按照VGA格式要求，存储计算机能识别电视机身份的数据。通过P3(12)、(15)脚至存储器U16(24C02)(5)、(6)脚。同时该总线受P3(4)脚外接三极管021对输入到U16(24C02)的SCL、SDA线通断控制，当计算机接通后，该信号控制使三极管021导通，其c极输出的低电平使场效应管Q38、Q39导通，计算机总线与VCA-DDC(5)、(6)脚接通，完成相互通讯。

　　VCA接口输入的行、场同步信号、DDR通道及MST9U88L(24)脚输A的C同步信号不正常，将引起VGA无图像故障，若输入的某一路基色信号不正常，将引起VGA图像彩色不正常。

　　VCA接口一方面作为PC机的图像信号输入，另一方面也是MST9U88L在线升级接口，通过TXD、RXD来实现VCA口和MST9U88L的串行闪存电路的升级．通过VGA接口在线升级的程序存储在外部串行闪存PS25LV040内。

　　第五种是接收高清分量信号时．相应视频分量信号Y.

　　PB、PR从插座P4输入。其中Y信号通过CA34耦合，IA6、C162、R129的低通滤波．Y+经R125隔离、C158耦合送至MST9U88(44)脚，SOY经R126隔离、C159耦合送至MST9U88(43)脚，(45)脚输入Y信号参考电压。PB信号通过CA33、C165耦合，LA7、C163、R130的低通滤波，R124隔离、C157耦合送至MST9U88(41)脚，(42)脚则是PB信号参考电压端子。PR信号通过CA35、C167耦合，LA8、C164、R131的低通滤波．R123隔离、C156耦合送至MST9U88(46)脚，(47)脚则是PR信号参考电压端子。

　　若主芯片MST9U88L检测不到(45)脚正常的Y同步信号输入．液晶电视将出现高清无图像现象．若输入的色差信号PB或PR不正常，将引起高清信号彩色异常现象。

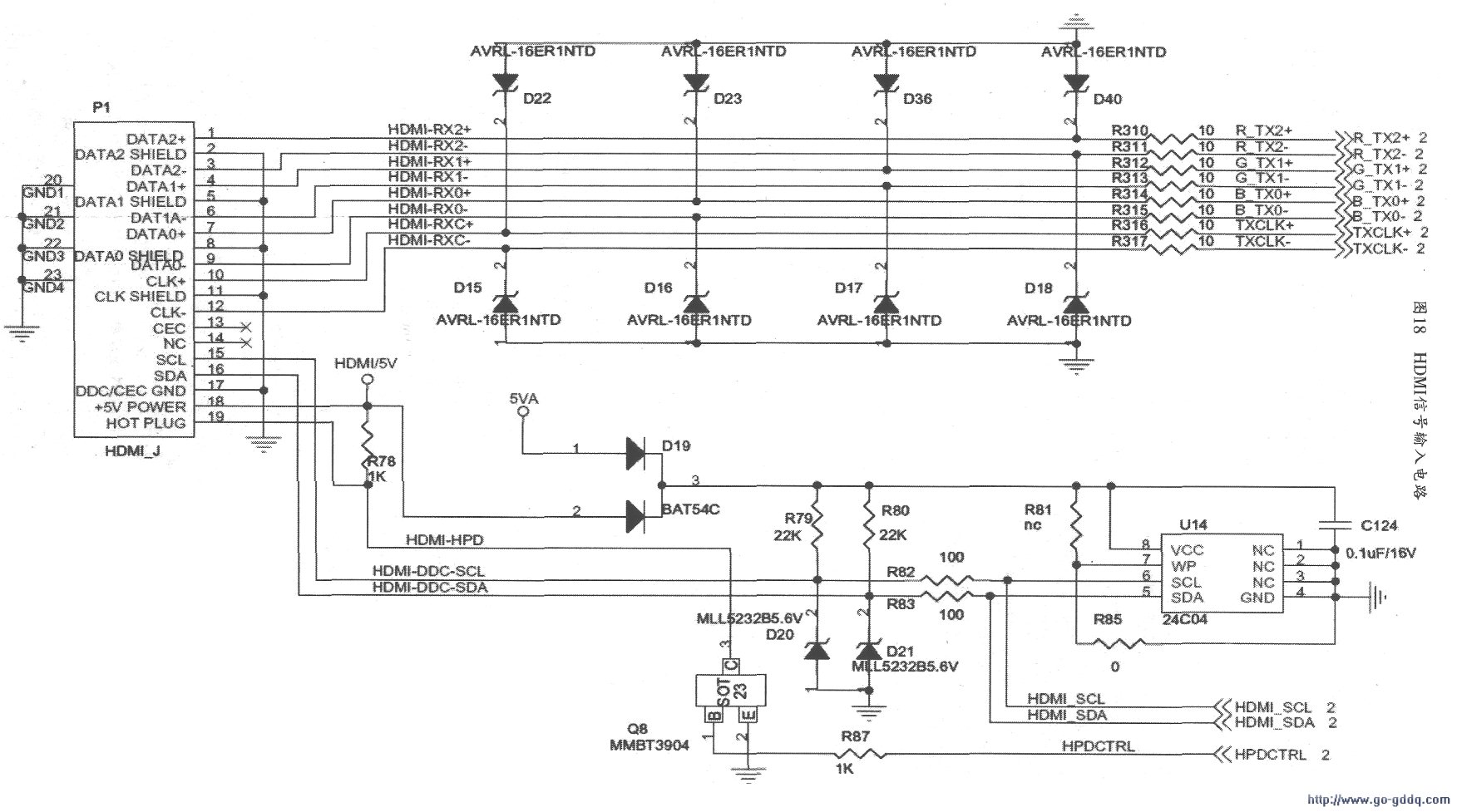

　　第六种是接收HDMI高清晰度数字多媒体信号．相关电路如下图所示。从DVI插座Pl输入的数据．经隔离电阻R310~R315送入MST9U88(4)、(5)、(7)、(8)、(10)、(11)脚，而HDMI时钟信号TXCLK+、TX-CLK-则分别经隔离电阻R316、R317送入MST9U88(1)、(2)脚。同时DVI插座的时钟线HDMI-DDC-SCL和数据线HDMI-DDC-SDA经隔离电阻R82、R83连接在HDMl显示识别信息存储器U14(24C04)，HDMI设备从该存储器中读出电视机硬件参数信息．以便识别电视机身份。这组总线连接在MST9U88(14)、(15)脚，这样HDMI设备能够与MST9U88中的MCU进行通讯。

　　液晶电视要正常显示接收的HDMI图像，输入到主芯片MST9U88L的低压差分信号（包含音视频信号、时钟信号及其他辅助信号）、热拔插信号、DDC通道及U14和U35的数据都必须正常。同时，主芯片MST9U88L(13)脚外接电阻R34和(6)、(1)脚为HDMI提供的3.3V电压也要正常。
