MST9X88L内置8bit的MCU和接口．所以LS12机芯的遥控系统就由主芯片U9(MST9X88L)、串行程序存储器U13(PS25VF040)、用户数据存储器U34(24C32)及其众多接口电路组成。LS12机芯的遥控系统的基本组成如下图所示．下面对该系统完成的各种功能进行说明。

　　1、遥控系统的供电
　　
　　遥控电路的供电电压主要有+5Vstb、+5V_4A。+5Vstb主要供给指示灯控制电路、遥控接收板和待机，开机控制电路。

　　+5V_4A及其产生的3.3V、2.5V、1.8V主要供给主芯片U9、串行程序存储器U13、用户数据存储器U34等电路。供电电压是遥控系统正常工作的基本条件之一。

　　2、时钟电路
　　
　　时钟电路是遥控系统正常工作的义一个基本条件。时钟振荡电路的晶振Yl、补偿电容C67和C74外接在主芯片MST9X88L(254)、(255)脚。

　　3、复位
　　

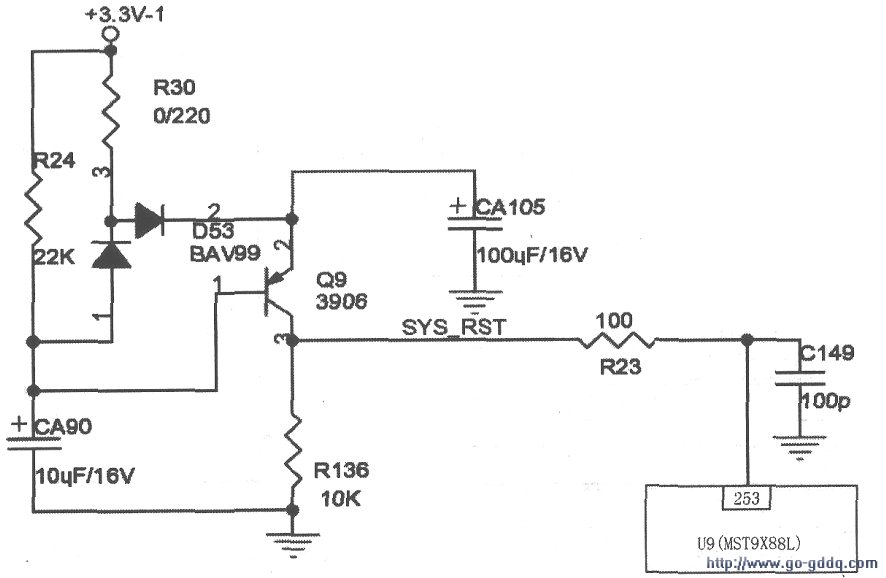

　　MST9X88L@脚是复位端，高电平复位，三极管Q9及其周围元件组成复位电路，如下图所示。

　　开机瞬间．+3.3V-1电压经R30、D53对CA105充电，结果使三极管Q9e极电压快速上升；同时+3.3V-1电压经R24对CA90充电．由于R24阻值较大．CA90上的充电电压上升较慢，即三极管Q9b极电压较e极电压上升较慢，所以Q9在开机瞬间饱和导通，其c极输出高电平，通过MST9X88L(253)脚对内部电路复位。随着CA90充电，Q9b极电压不断上升，Q9南饱和导通变成截止．MST9X88L@脚内部电路复位结束。

　　关机时．+3.3V-1电压消失，在CA90、CA105上充电电压作用下，组合二极管D53的(1)、(3)脚之间导通，(2)、(3)脚之间截止，所以CA90快速放电，使Q9b极电压快速下降，而CA105放电较慢，Q9e极电压下降慢，所以09饱和导通，对MST9X88L(253)脚内部电路进行关机复位。
