4、遥控控制和本机按键控制
　　
　　红外遥控信号由接收头UK1接收，经内部光电转换、高增益放大，限幅、检波、滤波、脉冲整形和缓冲放大后，恢复出完整的遥控指令信号，通过插座J903送人MST9X88L(179)脚，在(179)脚内部被微控制器识别后，转换成相应的地址码，从程序寄存器中取出相应的控制信息，去执行相应的程序。

　　MST9X88L（168）、(169)、(170)脚是本机按键电压输入端，本机键控电路由K板上的电阻R1—R7和相应按键组成。这个电路南+3.3V供电，当我们按下不同的键时．MST9X88L(168)、(169)、(170)脚会接收到不同的模拟电压值．MST9X88L根据这个电压值，转换成相应的地址码．从程序寄存器中取出相应的控制信息，从而完成相应控制。

　　5、总线电路
　　
　　该电路共有五组总线，分别控制相应电路。

　　MST9X88L(14)、(15)脚分别是数据线HDMI—SDA和时钟线HDMI_SCL，这组总线通过插座Pl外挂HDMI的识别信息存储器U14(24C04)．可完成HDMI信号的DDC识别。该总线异常会引起HDMI无图像故障。

　　MST9X88L(151)、(152)脚分别是数据线SDA_EXT和时钟线SCL_EXT，这组总线经Q32、Q33外挂高频调谐器U28(TMIl-C2311RW)．可对高频调谐器进行控制。该总线异常会引起TV无图像或不开机等故障。

　　MST9X88L(176)、(177)脚这组总线经Q38、Q39外挂VGA格式信息存储器U16(24C02)和写程插座CON7，从而完成对输入的VGA信号进行识别，或与计算机进行通讯和在线软件升级。

　　MST9X88L(174)、(175)脚这组总线外挂用户存储器U34(24C32)和HDMI解密信息存储器U35(24C04)．用于对用户信息、HDMI通道的EDID数据的存储和读取。

　　MST9X88L(164)-(167)、(183)脚这组总线外挂串行程序存储器U13(PS25VF040)、通过这组总线CPU从U13中读取操作程序。

　　6、开机，待机控制以及指示灯控制
　　

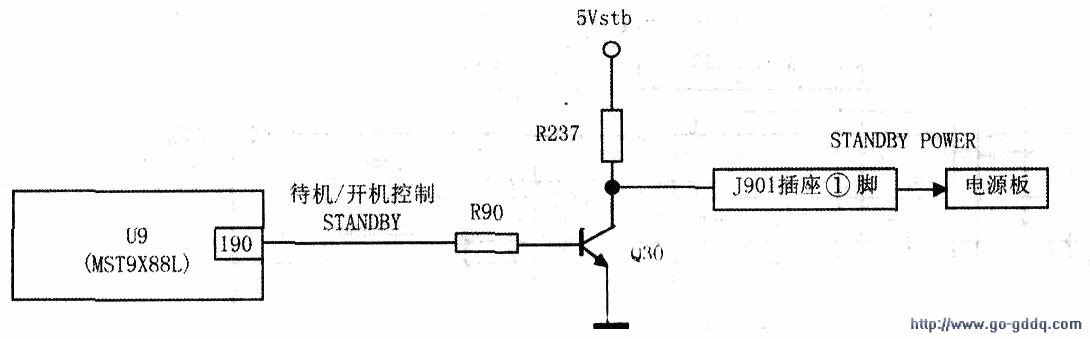

　　MST9X88L(190)脚是待机／开机控制端，该端通过Q30插座J901(1)脚控制电源板。其电路如下图所示。MST9X88L(190)脚输出高电平时，Q30饱和导通．Q30c极输出低电平通过插座J901(1)脚加入电源组件．使电源和整机进入待机状态。

　　待机时，电源组件仍然输出+5Vstb和+5V_4A电压．+5Vstb电压为待机／开机控制电路、指示灯控制电路、遥控接收头等电路供电。+5V_4A电压经为主芯片MST9X88L.串行程序存储器PS25VF040、用户数据存储器U34、DDR动态帧存储器HY5DU281622ET-5等众多电路供电．遥控电路处于工作状态。同时MST9X88L(193)脚输出高电平，经Ql、Q2控制屏电压开关U2断开，屏驱动电路因无供电而不工作。MST9X88L(189)脚也输出高电平，逆变器不工作，将背光灯关断。

　　若通过遥控或键控方式给CPU发出二次开机指令．MST9X88L(190)脚输出低电平，Q30截止，Q30c极输出高电平通过插座J901(1)脚加入电源组件，电源板进入开机状态，并输出+24V_1A、+24V_AUDIO、+24V_INV等电压，整机进入开机工作状态。同时MST9X88L(193)脚输出低电平，经Ql、Q2控制屏电压开关U2导通，屏驱动电路得到供电而开始工作。

　　MST9X88L(189)脚随着输出低电平，逆变器T作，背光灯被点亮。

　　实际电路中．点灯指令滞后于上屏指令．避免过早点亮背光灯而出现花屏现象。

　　当电视机在开机、待机两种状态之间变化时，或者电视机出现某些故障时，电视机的指示灯状态或颜色随着发生变化。

　　红绿双色指示灯LD1在遥控接收板上，主芯片MST9X88L(153)、(154)脚输H{的高、低电平，通过三极管Q35、Q36控制指示灯LD1。

　　LD1状态或颜色变化与电视机状态之间的关系如下表所示。
