长虹LS12机芯液晶彩电遥控系统分析
来源:本站整理  作者:佚名  2011-12-05 06:59:01



  9、AV2音频信号与YPBPR音频信号的切换控制

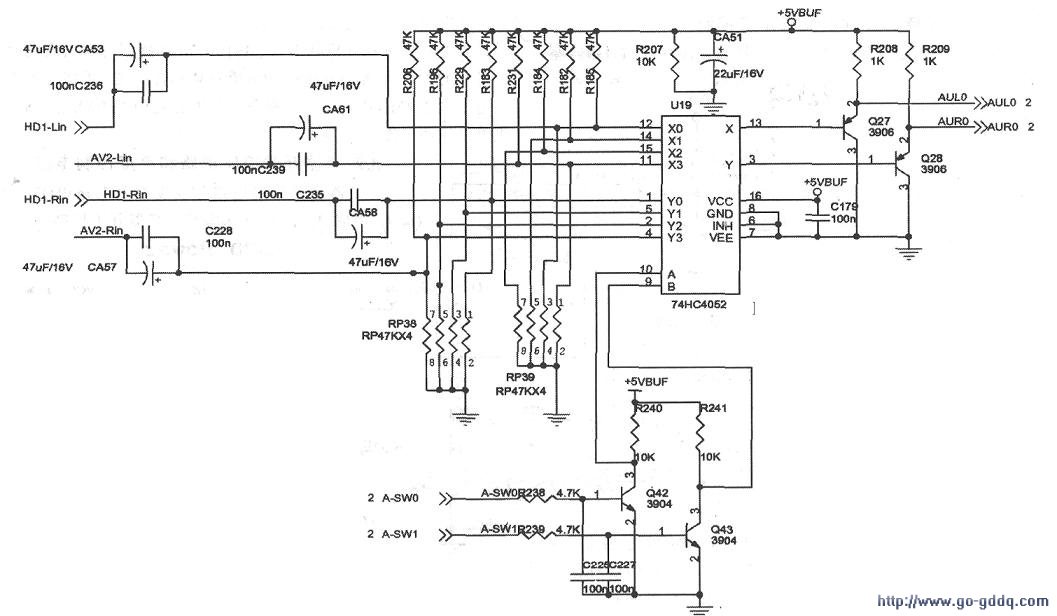

  AV2音频信号与YPBPR音频信号的选择由开关电路U19(74HC4052)完成。主芯片MST9X88L(160)、(161)两脚输出的高、低电平,经Q42、Q43对74HC4052的控制端(9)、(10)两脚进行控制。相关电路如下图所示。

  当MST9X88L(160)、(161)两脚均输出低电平时,Q42、Q43都截止,开关电路U19(74HC4052)(9)、(10)脚均为高电平,选择输出AV2的音频信号。若MST9X88L(160)、(161)两脚均输出高电平时.Q42、Q43都饱和导通,开关电路U19(74HC4052)(9)、(10)脚均为低电平,选择输出YPBPR的音频信号。

  10、静音控制

  静音控制是通过MST9X88L(185)脚、三极管Q20,对伴音功放U33(TFA9842FJ)的(7)脚进行控制完成的。当开机、换台、无信号和遥控静音时,MST9X88L(185)脚输出高电平,Q20饱和导通.U33(TFA9842FJ)(7)脚变为低电平.伴音功放无输出而静音。

  当电视机正常工作时.MST9X88L(185)脚输出低电平,Q20截止.U33(7)脚变为高电平,伴音功放正常输出伴音信号。

  11、高频调谐器伴音制式控制

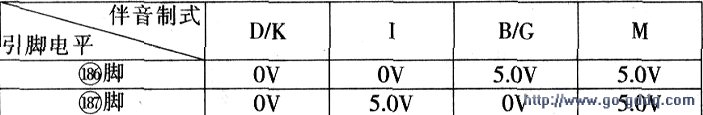

  MST9X88L(186)、(187)脚控制高频调谐器U28的(5)、(6)脚,对中放一体化高频调谐器内的中频滤波电路带宽、第二伴音陷波器和第二伴音带通滤波器的工作频率进行调整,以适应接收不同制式信号的要求,实现伴音制式的选择。其逻辑关系如表所示。

  12、HDMI热拔插识别信号

  主芯片MST9U88L(188)脚输出的是HDMI热拔插识别信号。

  当HDMI接通以后,从HDMI接口(18)脚送入+5v电压,一方面由二极管D19为U14(24C04)提供工作电压.另一方面经R87分压后为热拔插控制三极管提供偏置电压。当用遥控器或本机按键转换为HDMI状态时,ST9U88L(188)脚输出低电平,Q8截止,其c极输出高电平,经P1(19)脚送至HDMI输出设备作为识别信号。

  其输出设备检测到正常的热拔插信号以后就开始通过总线读取U14存储的E-EDID数据.读取正常后再通过时钟线和数据线从U35(24C04)中读取解密信息并进行密码交换。HDCP授权鉴别分两步进行,第一步是HDCP发送端首先由HDCP密码器产生初始信息(Aksv和64Bit伪随机码An)传送到接收机,接收机再将自身的BKsv及转发器信息回传发送端作为状态信息,告诉发送端该接收机是否为HDCP转发器,然后收发双方分别根据对方传来的Ksv计算各自密码Km(Km'),之后收发双方的密码器用Km(Km’)、REPEATER和An计算Ks、MO和RO三个参数.其中RO’是接收机回传给发送端用于验证密码鉴别是否成功的参数,它必须在发送端向接收机写入Aksv后的lOOms内回传给发送端。如果RO=RO’,则第一步密码验证成功.HDCP发送端此时传送加密的视频信号并进入授权鉴别第二步。

  第二步在信号的场消隐期间进行。HDCP收发双方再次计算新的密码器值Ki、Mi和Ri.序号j表示信号帧数,以第一步结束时传送的加密信号的第一帧为1.Ki是HDCP密码器的加解密密匙.长度为56Bit.Mi是HDCP密码器新的64Bit初值.Ri是发送端用于验证密码鉴别是否成功的参数.长度为16Bit。Ri的值每128帧更新一次,发送端每2秒读取一次Ri’.并将Ri’和Ri进行校对.任何原因导致的失败,都被认为接收机非法而终止信号传送。在非HDMI状态,MST9U88L(188)脚输出+5v高电平使08饱和导通.HDMI输出设备检测到P1(19)脚低电平后停止信号输出。
