戴尔笔记本电脑PA-12系列HA65NS2-00型电源适配器，版本号REVA01。其标称输入电压为100—240V(50-60Hz)．输出电压为直流19.5V．输出电流为3.34A，额定输出功率65W。

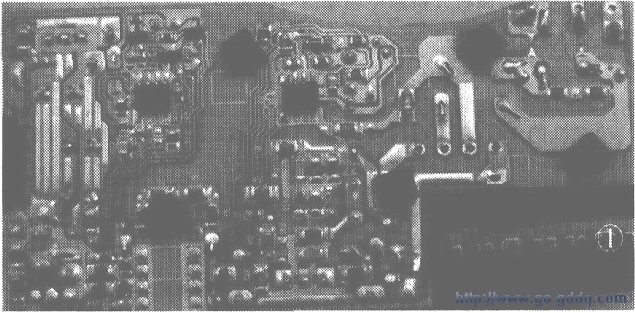

　　HA65NS02-00型电源适配器大量使用了表面安装器件，如下图所示。

　　由于元器件密度高、工作电压高、电流大．发生故障的几率较大，若没有电路原理图维修相当困难。这里给出根据实物绘出的电路原理图（见下图)，浅析其工作原理。下图中：器件编号与实物一致，贴片电容未标注容量，电阻R12和R18阻值为实测值（缺省标注数值的电阻单位为欧姆，缺省标注数值的电容单位为微法）。

　　电路组成与元器件作用
　　
　　1．电磁干扰抑制电路与整流滤波电路
　　
　　Ll、RIA、RIB、CX1、L2组成差模和共模低通滤波器，通常称作电磁干扰抑制电路(EMI)．用来抑制开关电源产生的电磁干扰：BD1和Cl组成桥式全波整流滤波电路，为直流，直流变换电路提供平滑的直流电源（主电源）。

　　2．直流，直流变换电路
　　
　　集成电路IC1及外围元器件、功率场效应开关管Ql、开关变压器Tl等构成直流，直流变换电路。IC1是HA65NS02-00电源适配器的核心器件，采用SOP-8封装，顶部有两行标记，分别为“1D07N25”和“5528”。查阅大量资料后排除了NCP1207、LD7575等芯片，最终确认该芯片为富士电机(FujiEleCTRic)生产的FA5528。FA5528是采用CMOS制程的电流模式脉宽调制控制芯片，典型工作电流1.4mA。该芯片额定工作频率60kHz．轻载时自动降低工作频率，右图是FA5528的内部电路框图。

　　电阻R5A~R5D、C5和D1构成消尖峰电路，用来削除开关管导通与夹断时Tl初级绕组产生的高压尖峰脉冲（用来保护开关管Q1）。遇Q1击穿故障时，应检查消尖峰电路。

　　D2和Rl构成IC1的启动电路。启动电流大约7mA，IC1启动后，芯片启动电路关闭，改由辅助电源供电，启动电路电流降至25μA左右。开关变压器Tl一1、Tl-2绕组、R7、D3、R8、C3、C10和R4组成18V辅助电源为IC1提供电能。开关管Ql源极与高压地之间的电阻R18和R14为开关电源过载保护取样电阻。当流经过载保护电阻的峰值电流大于IC1内部设定的保护阀值电平时，IC1内部过载保护比较器翻转关闭脉宽调制器输出，功率场效应开关管QI夹断，达到保护目的。

　　3．输出整流滤波电路　　
　　
　　开关变压器T/A、TIB绕组产生的低压脉冲电压，经共阴极双肖特基二极管D31A整流、C21A~C21C滤波后，产生平滑的+19.5V电源供电脑使用。电阻R21和电容C21组成的网络用来吸收开关变压器产生的尖峰脉冲，保护整流器件。高亮度发光二极管LED和电阻R13相串用来指示电源适配器工作状态。
