7．主电源唤醒控制
　　
　　主电源唤醒由计算机主板送来的Ps-ON信号进行控制。只要控制“PS-ON”信号电平的变化，就能控制电源的开启和关闭。

　　当按下计算机机箱面板上的POWER键或实现网络唤醒远程开机时，主板上的Ps-ON信号为低电平接地，这一信号经ArIX20脚插座中的(14)脚（绿线）、电阻R602(510n)达到lC701的(5)脚，IC701(1)脚电平变低，IC3(1)、(2)脚内部发光二极管发光，(4)、(3)脚内部光敏三极管导通，致使IC1的(2)脚为低电平，其(6)脚输出PWM脉冲，主电源开始工作。

　　当关闭计算机时，计算机主板PS-ON信号为高电平，IC701(1)脚电平变高，IC3(1)、(2)脚内部发光二极管截止不发光，(4)、(3)脚内部光敏三极管不导通．+5v基准电压通过电阻R17(lOkΩ)加至IC1的(2)脚，其(6)脚无PWM输出脉冲，主电源停止工作。

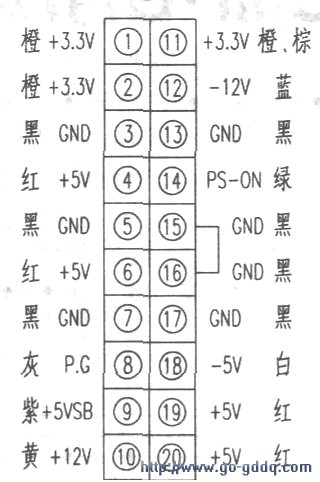

　　ATX20脚插座接口含义见下图。

　　8．P．G信号形成电路
　　
　　P．G信号为微机开机自检启动信号，为防止开机时各路输出电路时序不定，CPU或各部件未进入初始化状态造成工作错误及突然停电时，硬盘磁头来不及移至着陆区造成盘片划伤，微机电源中均设置了P.G信号。

　　该机的P．G信号形成电路由电阻R607(lkΩ)、IC701(3)、(4)脚延时电容C602(lμF/50v)等组成。，在通电瞬向，利用电容两端电压不能突变的特点，通过IC701(4)脚C602延时，其(3)脚先为低电平，当C602充满电后，(3)脚再为高电平，电源p．G电路向主板CPU发出“电源正常”信号，主板CPU产生复位信号．执行BlOS自检，主机正常启动。P.G信号延时大约在100~500ms（相当于市电5～lO个周期）．此机因DNA1002D芯片资料不全，具体延时时间不详。

　　9．保护电路
　　
　　(1)主电源保护电路：该保护电路由正负5V、正负12V、+3.3V过电压与欠电压保护电路组成，其中：

　　+5v过电压与欠电压保护电路的检测输入点为IC701的(9)脚，此脚通过采样电阻R509(3921)接人+5v输出端，其OVP点为6.OV-6.39V．UVP点为4．OV—4.24V。

　　-5v过电压与欠电压保护电路的检测输入点为IC701的(13)脚，此脚接人-5v输出端，其OVP点、UVP点不详。若此脚接(15)脚参考电压，则失去过电压与欠电压保护功能。

　　+12V过电压与欠电压保护电路的检测输入点为IC701的(10)脚，此脚通过采样电阻R507(OΩ)接入+12V输出端，其OVP点为14.45~15.35V．UVP点为9.4~9.99V。

　　-12V过电压与欠电压保护电路的检测输入点为IC701的(11)脚，此脚接入-12V输出端，其OVP点、UVP点不详。若此脚接(15)脚参考电压，则失去过电压与欠电压保护功能。

　　+3.3V过电压与欠电压保护电路的检测输入点为IC701的(12)脚，此脚一路经电阻(113Ω)接入(15)脚，另一路经分压采样电阻(47Ω)、R606(113Ω)分压后接人+3.3V输出端，其OVP点为1.43—1.52V．UVP点为1.09~1.16V。

　　当上述各路输出过电压与欠电压时，都会抬高IC701(1)脚电平，最终导致ICI(6)脚无PWM输出脉冲，主电源停止工作。其控制过程与PS-ON信号控制一样，不再赘述。

　　另外．+5v绕组的电压还经二极管D601(IN4148)、电容C601(2.2μF/50V)整流滤波后，再经分压电阻进入IC701的⑧脚BSENSE端；、当此脚电压低于2.5V时，IC701的(3)、(7)脚电压变低，电路不做欠压检测，而当充电电压大于2.5V参考电压时，欠电压检测恢复。

　　设计此电路的目的是起延时开机作用，避免开机瞬间电源处于欠压保护而不能正常启动。

　　(2)副电源保护电路：该电源的过流保护由Q902S极电阻R906来完成，当因某种原因引超过流导致此电阻的压降增大时，增大的电压经电阻R905(39Ω)送至Q901B极．Q901导通程度进一步被加深，Q902G极电位被拉低，0902导通程度被进一步减弱，过流严重时，可使Q901饱和导通．Q902G极电位接近于ov．0902提前截止，电路停振，实施过流保护。

　　该电源的过压保护由ZD903(IIC2)来完成，当市电电压过压或因某种原因导致T2反馈绕组电压异常升高时，ZD903将被击穿导通，Q901导通程度加深或饱和导通，进而控制Q902工作状态，实施过压保护.

　　当副电源处于过流或过压保护时，Q902在工作与保护之间相互转换，因此，输出端电压是有一定幅度的。

　　另外，主电源Tl次级绕组中的电容C301(222K)、电阻R301(100/W)及C251(222K)、电阻R251(39Ω/W)组成RC尖峰吸收电路，主要是降低绕组之间的反峰电压，保证电路能够持续稳定地工作。

　　精密基准稳压器TLA31AC阴极K、控制R两端并联的RC、C元件，其作用是提高整个电路的电压调节性能和稳定性，消除干扰，防止电路自激。

　　10．风扇转速控制电路
　　
　　此电路采用射极跟随器形式，由热敏电阻NTC601、稳压管ZD601(152)、分压电阻R161(1371)、2001、三极管Ql61(D468)、FAN等组成。采用这种形式，可使输出电压瞬时值如实地跟随输入电压的变化，负载FAN风扇转速跟随输入电压做快速调整。

　　此电路输入电压的变化由NTC601决定．NTC601被固定在Tl次级各整流管公用散热片上。这样，散热片温度越高，NTC601电阻就越低，电阻2001上的压降就越大，输出端电压就越高，风扇转速就越快，散热效果就越好。

　　NTC601、ZD601(152)、R161(1371)、2001被接在±12V电源之间，实测在环境温度为28C时，NTC601电阻为8.5kΩ。如果不并联稳压管，则大部分压降都降在了NTC601上，电阻2001上的压降很小，风扇转速会很低。当接上稳压管后，NTC601上的压降就被钳位于稳压管的稳压值上，电阻2001上的压降就会增大。稳压值越小，电阻2001上的压降就越大，风扇启动时的转速就越快。如果想改变风扇初始转速，只要换上不同参数的稳压管就可以了。

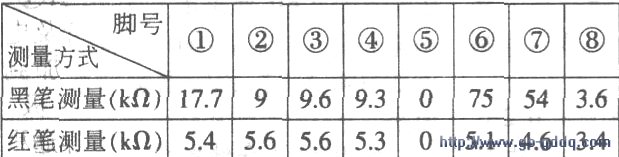

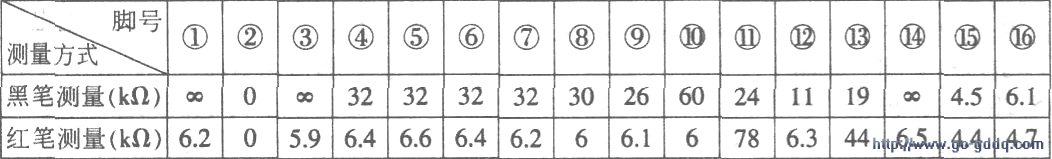

　　为方便维修，现提供UC3843BN、DNA1002D芯片非在路电阻（见下表）
